Коротко о главном

Узлы опорные скольжения низкого трения (УОСНТ) предназначены для использования в опорах технологических трубопроводов и трубопроводов пара и горячей воды из углеродистой, низколегированной и легированных сталей с наружным диаметром от 100 до 1420 мм, транспортирующих вещества с температурой от 0 до 450 °С и условным давлением Ру до 10 МПа при температуре окружающей среды до минус 70 °С.

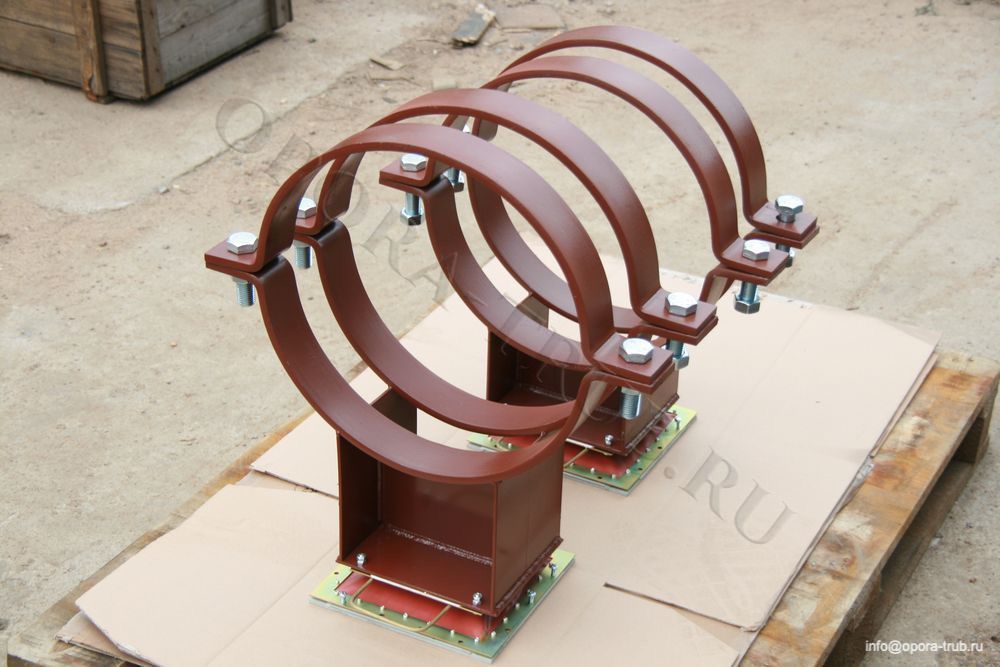

УОСНТ производятся на базе подвижных опор (исключая тип КН), изготовленных в соответствии с ОСТ 36-146-88. Использование стандартных подвижных опор трубопроводов в УОСНТ вызвано стремлением разработчиков сохранить распределения напряжений от опорных реакций в стенках трубопроводов, проверенные многолетним опытом эксплуатации, и облегчить проектировщикам выбор типов УОСНТ. Для особых случаев УОСНТ могут быть применены со специальными элементами присоединения к трубопроводу.  По согласованию с разработчиком УОСНТ могут применяться для любых значений диаметров, давлений и температур, а также с любыми другими типами подвижных опор.


Применение УОСНТ рационально во всех случаях, когда необходимо обеспечить минимальные горизонтальные усилия и реакции в опоре трубопровода. В соответствии с требованиями ТУ 1468-001-00151756-2015 горизонтальные силы в УОСНТ не превышают 0,06 от вертикальной нагрузки на опору.

С 2012 года УОСНТ применяются в проектной документации при строительстве и модернизации технологических объектов и объектов общезаводского хозяйства нефтеперерабатывающих заводов. C 2016 года ЦР УОСНТ получает запросы от проектировщиков энергетических объектов, химических и металлургических производств, что свидетельствует о расширении интереса к узлам низкого трения.


ТУ 1468-001-00151756-2015 не регламентирует конструктивное исполнение УОСНТ. Требованиям ТУ могут соответствовать узлы любой конструкции, которые обеспечивают необходимый коэффициент трения при заданных габаритных ограничениях и отвечают требованиям по эксплуатационной надежности. Следует иметь в виду, что совокупность требований ТУ 1468-001-00151756-2015 ставит сложную техническую задачу, у которой не слишком много решений.

габаритные ограничения УОСНТ

Габаритные размеры в плане определяются нормативной документацией на базовую опору. Высоту УОСНТ - расстояние между низом опорного листа (верхом опорной конструкции) и низом стандартной опоры (см. эскиз) - определяется ТУ 1468-001-00151756-2015.


Применение УОСНТ с нестандартными опорами необходимо согласовывать с разработчиками на этапе проектирования трубопровода. Эта необходимость объясняется тем, что площадь пятна контакта УОСНТ, как правило, существенно меньше площади опорной поверхности подвижной опоры трубопровода. Соответственно, сила реакции может вызывать в элементах опоры и даже самом трубопроводе свернормативные деформации. Обычно проблема устраняется путем модификации конструкции опоры, что требует дополнительного времени на поиски оптимального решения и проверку модифицированной конструкции испытаниями.


Экономический эффект от применения УОСНТ возникает в результате того, что снижаются горизонтальные нагрузки на опорные конструкции. Стоимость эстакад, несущих трубопроводы, многократно превышает стоимость самих трубопроводов. Малые горизонтальные нагрузки позволяют облегчить несущие конструкции и фундаменты, существенно сократив их стоимость. Снижение стоимости отдельной опорной конструкции с УОСНТ относительно стоимости той же конструкции со стандартной подвижной опорой трубопровода типа КП иллюстрирует диаграмма.

Можно видеть, что экономия (рублей) зависит от диаметра (Ø) трубопровода и высоты прокладки трубопровода (5-12 метров). В некоторой области параметров – высота магистрали >6 м, диаметр трубопровода >159 мм применение УОСНТ гарантировано дает экономический эффект.


УОСНТ выпускаются несколькими заводами, специализирующимися на производстве опор трубопроводов, поставки с которых могут оказаться предпочтительными с точки зрения логистики, сроков производства, традиционности связей, цены и других факторов. Контактные данные предприятий, имеющих лицензии на производство УОСНТ, а также данные о специфике выпускаемых узлов по видам и номенклатуре находятся в разделе Производители.


Каждая партия продукции проходит контроль качества в соответствии с требованиями ТУ 1468-001-00151756-2015.
Характеристики УОСНТ и эксплуатационная надежность изделий подтверждаются комплексом испытаний на специальных силоизмерительных стендах.

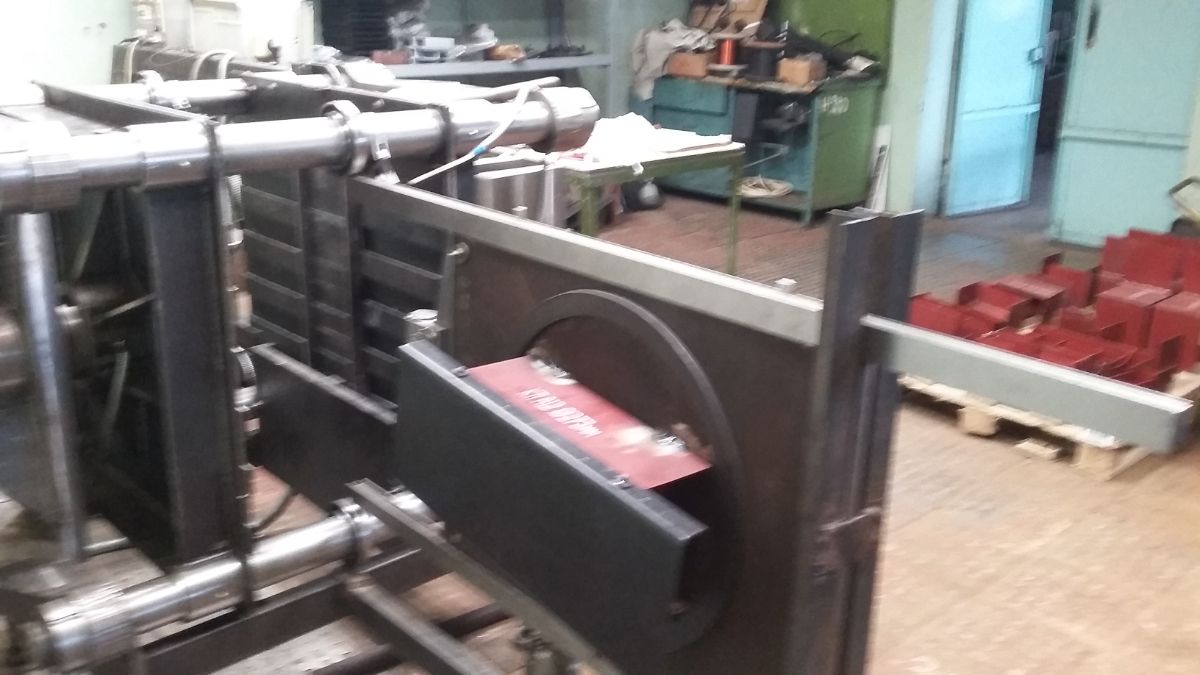

Стенд для испытаний УОСНТ опытного производства ОЗГА

Образцы, отобранные от партии, в процессе испытаний подвергаются нагружению до максимально допустимых значений сил и выдерживают длительную работу с перемещениями под нагрузкой в условиях, моделирующих эксплуатационные. Результатом испытаний является подтверждение требований ТУ 1468-001-00151756-2015 по характеристике скольжения и эксплуатационной надежности.

Новости

10 из 35 Подписаться на RSS

Интеллектуальная собственность разработок ЦР УОСНТ надежно защищена

Федеральная служба по интеллектуальной собственности выдала Исабекяну А.А. патент на изобретение "Скользящая опора трубопровода", защищающий конструкцию УОСНТ серии "К".


УОСНТ этой серии "работают" на объектах с 2018 года.

Очередное подтверждение мировой новизны разработок ЦР УОСНТ

Федеральная служба по интеллектуальной собственности выдала Исабекяну А.А. патент на полезную модель "Скользящая опора трубопровода", защищающий конструкцию УОСНТ серии "М".


УОСНТ этой серии "работают" на объектах нескольких НПЗ с 2016 года.

УОСНТ для установки ЭЛОУ-АВТ завода "Газпромнефть-ОНПЗ"

На прошедшей неделе НПО "Пружинный завод" запустил производство узлов опорных низкого трения по заказу ОМУС-1. Таким образом положено начало большой программе производства УОСНТ для нужд масштабной модернизации объектов общезаводского хозяйства Омского НПЗ.

Устранение проблем эксплуатации насосов

На установке гидроочистки дизельного топлива Газпромнефть-ОНПЗ завершились работы по снижению усилий трубопроводных систем на оборудование. В частности, трубопроводы обвязки "горячих" насосов были снабжены УОСНТ и сильфонными компенсаторами по проекту ОНХП.

Завершение реконструкции Павлодарского НПЗ

По сообщению Казинформ, Павлодарский НПЗ после плановой остановки на реконструкцию будет запущен 26 октября. По мнению министра энергетики РК Каната Бозумбаева, в скором будущем полностью прекратится продажа бензина по талонам.


В ОПС ряда трубопроводов используются УОСНТ.


Сотрудничество с МИТО

На базе опытного производства Омского завода газовой аппаратуры начаты экспериментальные испытания в рамках программы совместных работ ЦР УОСНТ и ПКП МИТО по налаживанию производства элементов скольжения. Результатом разработки должно стать производство нового типа элементов скольжения УОСНТ.

Монтаж на Новокуйбышевском НПЗ


Специалисты Омского завода газовой аппаратуры провели шеф-монтаж УОСНТ-89-КП-А11 на блоке подготовки керосина комплекса гидрокрекинга АО "НК НПЗ".

Проекты

Добавить свой отзыв

Проектировщикам

10 из 11 Подписаться на RSS

Эффект применения УОСНТ

Применение УОСНТ уменьшает стоимость опорных конструкций и является одним из способов снижения нагрузок от трубопровода на присоединительные фланцы оборудования.

В процессе температурных перемещений трубопровод действует на опорную конструкцию горизонтальной силой, которая пропорциональна коэффициенту трения в опоре. В стандартных подвижных опорах перемещение происходит за счет скольжения стальной подошвы опоры по стальному же опорному листу. Коэффициент трения "сталь по стали" теоретически равен 0,3. Это значит, что каждая тонна веса трубопровода, приходящаяся на одину опору, создает горизонтальную силу в 300 кг. Практически же, когда подошва опирается на опорный лист крайне неравномерно, отчего на стальных поверхностях возникают задиры, и эти места разъедает ржавчина, значение коэффициента трения возрастает до 0,5-0,6, а максимальное может превышать 0,7.


Читать дальше

Снижение нагрузок на фланцы сосудов и оборудования

На рисунке из руководства пользователя программы СТАРТ видно, как реакция от компенсатора на длинном участке трубопровода создает на фланце 1 недопустимые нагрузки от изгибающего момента на участке трубопровода 1-2.

Чтобы снять такую нагрузку, перед штуцером оборудования часто ставят опору, как показано на рисунке ниже в узле №17.

Читать дальше

Зарубежные аналоги УОСНТ

Задачи уменьшения сил от трубопроводов на строительные конструкции и фланцы оборудования актуальны уже много десятилетий во всем мире. Решения этой технической задачи известны нам по патентной литературе начиная с 50-х годов прошлого века. И разумеется, предложения ряда известных производителей содержат продукты, предназначенные для решения задачи снижения трения в опорах трубопроводов.


Узлы опорные скольжения низкого трения (УОСНТ) производятся в РФ по лицензиям Центра разработки несколькими отечественными заводами, имеющими хорошую репутацию на рынке, поэтому у заказчиков или строителей не возникнет проблем с комплектацией объекта. Но будучи убежденными сторонниками честной конкуренции, и ставя интересы потребителей во главу угла, мы собрали здесь и все известные нам предложения зарубежных производителей, направленные на достижение той же цели – снижение трения в опорах трубопроводов.

Читать дальше

Комплектность УОСНТ

Состав узла содержит все элементы, расположенные между трубопроводом и опорной строительной конструкцией, обеспечивает защиту трубопровода от повреждений в месте контакта с опорной конструкцией и удержание трубопровода в проектном положении. Комплектность изделия должна быть такой, чтобы эксплуатационные характеристики узла соответствовали требованиями ТУ-1468-001-00151756-2015.

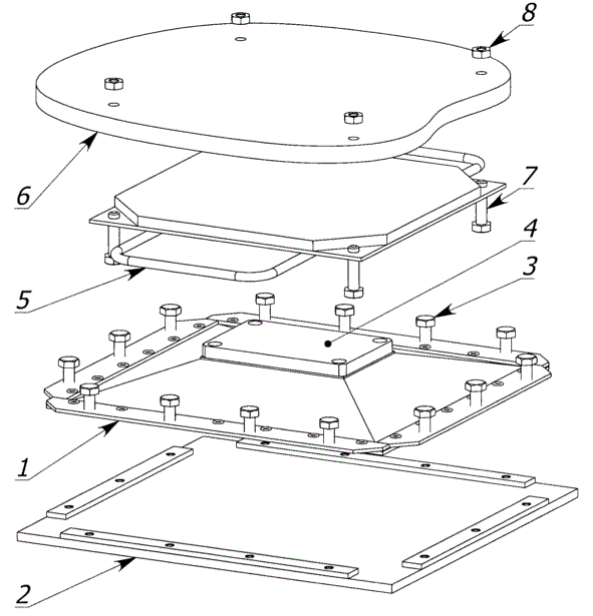

На рисунке показана укрупненная структура УОСНТ, включающая стандартную опору, элементы скольжения и подкладной лист. Комплектность перечисленных структурных единиц определяется конструкцией разработчика и эксплуатационной документацией производителя.

Читать дальше

Обозначение УОСНТ в проектах

Обозначение УОСНТ по ТУ-1468-001-00151756-2015 основывается на привычном обозначении стандартной опоры, в котором отображается диаметр трубы, нагрузки на опору, требования к конструкции, материалам и т.д. К обозначению стандартной опоры добавляется сокращенное наименование изделия и "эксплуатационная характеристика", определяющая величины перемещений трубопровода и температуру транспортируемого вещества:

Читать дальше

Габаритно-весовые характеристики УОСНТ

ТУ-1468-001-00151756 определяет технические требования к УОСНТ, но не конструктивное исполнение узлов.

Для различных сочетаний нагрузки, перемещений, температуры и других эксплуатационных условий, в которых работает опора трубопровода, оказываются эффективными разные конструктивные схемы УОСНТ, как например, показанные на рисунках справа.

Но габаритно-весовые характеристики УОСНТ определяются независимо от конструктивного исполнения.

Читать дальше

Скользящие опоры трубопроводов

В трубопроводных системах всех типов и назначений скользящие опоры применяются многократно чаще чем все остальные типы вместе взятые. Кроме того, УОСНТ согласно ТУ-1468-001-00151756-2015 в своем составе содержат именно скользящие опоры.


Данные таблицы 1 позволяют выбрать НТД, описывающий скользящие опоры, которые удовлетворяют потребностям проекта по назначению и условиям эксплуатации трубопроводов.

Таблица 1

Обозначение НТД Т примечание К примечание Назначение трубопроводов Параметры рабочей среды Температура воздуха, не ниже Дн, мм
температура, °С давление, МПа
ГОСТ 14911-82 П; Х Т; К технологические 0-450 до 10 - 18-1620
ОСТ 36-94-83 П; Х Т; К технологические 0-450 до 10 - 18-1620
ОСТ 36-104-83 Х К хладопроводы минус 70 - +10 до 9,81 минус 50 38-530
ОСТ 36-146-88 П; Х все технологические 0-450 до 10 минус 70 18-1420
ОСТ 34-10-615-93 П Ш; У ТЭС и АЭС 0-200 до 1,6 -
89-1620
ОСТ 34.10-616-93 П К ТЭС и АЭС 0-300 до 2,5 -
57-1620
ОСТ 34.10-617-93 Х К ТЭС и АЭС 0-425 до 4,0 - 57-1620
ОСТ 24.125-154-01 Х К ТЭС и АЭС 0-560 - - 57-920
5.903-13 вып. 8-95 П; Х; Б Т; К тепловые сети 0-425 до 4,0 - 32-1420
5.905-18.05 Х Б газопровды - до 1,2 минус 40 18-520
Т-ММ-26-99 П Т; К хладопроводы минус 150 - +0 до 10 минус 50 18-1020
313.ТС-002...017 Х К изолированные 0-150 до 1,6 минус 40 200-1020


Все данные о скользящих опорах

Трубопроводы. Нормативно-технические документы

СНиП II-23-81 (в актуализированной редакции 2011 года - СП 16.13330.2011) Стальные конструкции. относит магистральные и технологические трубопроводы к стальным конструкциям с особыми условиями эксплуатации (п. 1.2) и предписывает "соблюдать дополнительные требования, предусмотренные соответствующими нормативными документами, в которых отражены особенности работы этих конструкций".


Нормативно-технические документы, устанавливающие требования к трубопроводам различного назначения:


  1. ГОСТ 32569-2013 Трубопроводы технологические стальные. Требования к устройству и эксплуатации на взрывопожароопасных и химически опасных производствах
  2. ГОСТ 30732-2006 Трубы и фасонные изделия стальные с тепловой изоляцией из ППУ с защитной оболочкой
  3. ГОСТ 55472-2013 Требования к сетям газораспределения. Общие положения
  4. ГОСТ 55474-2013 Требования к сетям газораспределения. Стальные газопроводы
Читать дальше

УОСНТ особого назначения

Условия применения УОСНТ описаны в ТУ 1468-001-00151756-2015, но на практике возникают вопросы, которые следуют за разрешением: "требования ТУ могут быть распространены на другие значения условных диаметров, давлений и другие опоры скольжения". К этому можно добавить температуру трубопровода, допустимые перемещения в осевом и поперечной направлениях, ограничения по высоте узла - когда при реконструкции необходимо снизить горизонтальные нагрузки при сохранении проектного положения трубопровода и т.п.

Читать дальше

Уровень техники

В стране и мире накоплено достаточно технических решений, направленных на снижение трения в подвижных опорах мостов, трубопроводов и других протяженных сооружений. Каждое из них имеет как преимущества, так и недостатки. Не существует одного универсального решения, которое бы обеспечивало достижение наилучшего результата при любых условиях. Но для любых условий есть решение, известное на сегодняшний день.
