На рисунке из руководства пользователя программы СТАРТ видно, как реакция от компенсатора на длинном участке трубопровода создает на фланце 1 недопустимые нагрузки от изгибающего момента на участке трубопровода 1-2.

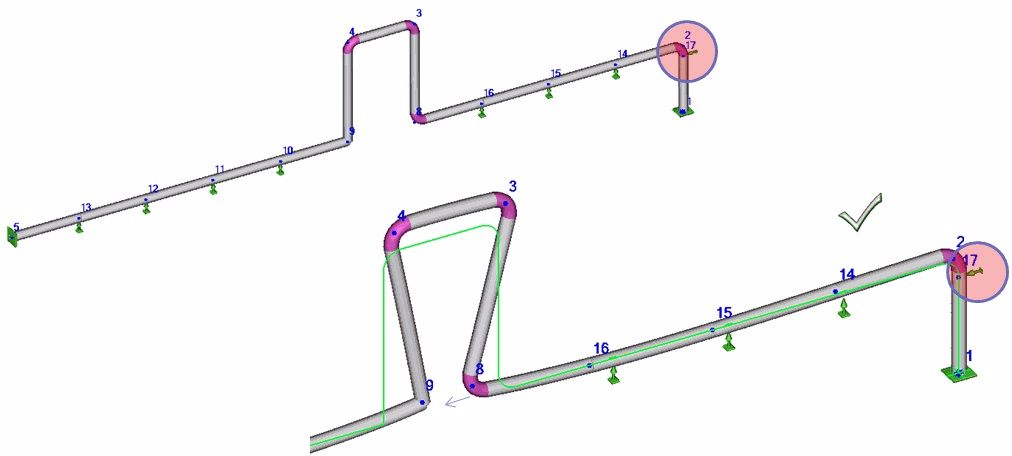

Чтобы снять такую нагрузку, перед штуцером оборудования часто ставят опору, как показано на рисунке ниже в узле №17.
Одна проблема решена, но возникает следующая. В самой опоре возникает сила трения, которая не дает участку трубы 1-2 свободно расширяться. Избавившись от момента в штуцере 1, получаем осевую силу вдоль трубы 1-2.
Чтобы максимально снизить осевую силу вдоль трубы 1-2, рационально ввести в проект УОСНТ вместо стандартной подвижной опоры. Такое решение позволяет снизить осевую нагрузку на фланец в 5-7 раз.
Выражаем признательность Алексею Матвееву (НТП "Трубопровод") за помощь в подготовке этого материала.
