  1. Нормативные положения
  2. Особенности некоторых типов опор
  3. Характеристики опор трубопроводов
  4. Применение опор при проектировании
  5. Заводы
  6. Критерии качества и сертификация
  7. Интерактивный справочник

Статьи справочника, как и написанная тем же автором статья "Опора трубопровода" Википедии, дополняется и корректируется по мере появления новых материалов и наблюдений. Википедия накладывает строгие ограничения принципами энциклопедичности и авторитетности источников. Здесь же мы можем позволить себе чуть больше свободы и даже немного отсебятины - оригинальных соображений и выводов.

Вопросы, замечания, пожелания и предложения с благодарностью будут приняты автором через форму обратной связи Центра разработки УОСНТ или в группе "Опоры трубопроводов" ВКонтакте.


ГОСТы, ОСТы и другие нормативные документы приводят десятки типов опор трубопроводов. Сотни заводов производят стандартные опоры. Поставки опор трубопроводов предлагаются тысячами компаний.

Материалы справочника помогают сравнить известные типы опор, выбрать опорно-подвесные системы (ОПС), наиболее подходящие для заданных условий, а также сориентироваться на рынке производителей и поставщиков.


Нормативные положения

  1. Нормативные документы: ГОСТы, ОСТы, АТР, ТУ и другие нормативно-технические документы (НТД)
  2. Условное обозначение в соответствии с НТД
  3. Техническое регулирование применения ОПС в проектировании и строительстве
  4. Типы опор и подвесов: обозначения, области применения, эскизы характерных видов


Опора трубопровода — конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией, и служащий для удержания трубопровода в проектном положении.


Защита трубы достигается распределением опорной реакции по поверхности, в результате чего снижаются напряжения в материале трубопровода до допустимых величин. В случаях, когда опорная реакция невелика и, соответственно, контатные напряжения в месте опирания не превышают допустимых значений, применяются опоры, не предусматривающие распределения опорной реакции (например, тип ХБ по ОСТ 34-146-88).

из Пособия по проектированию отдельно стоящих опор и эстакад под технологические трубопроводы


Сохранению проектного положения служат все типы опор трубопроводов без исключения, и цель эта достигается сочетанием неподвижных и подвижных опор. При проектировании трубопровод разбивается на температурные блоки, в каждом из которых имеется одна неподвижная опора, закрепленная на анкерной опорной конструкции. Неподвижная опора фиксирует положение температурного блока, а подвижные опоры обеспечивают свободу перемещений, возникающих в результате изменения температуры трубы.


По способу крепления к трубопроводу все опоры подразделяются на приварные и хомутовые. Среди хомутовых принято выделять так называемые бугельные опоры - с широкими хомутами и развитыми ложементными элементами, предназначенными для снижения контактных напряжений между трубопроводом и опорой. По отношению к расположению опорной конструкции опоры подразделяются на собственно опоры и подвески - когда опорная конструкция расположена выше трубопровода.


Подвижные опоры воспринимают вертикальную нагрузку от веса трубопровода и создают горизонтальные реактивные силы, возникающие при перемещении. На неподвижную опору, кроме весовой нагрузки, действуют все силы, создаваемые подвижными опорами температурного блока. Отсюда следует различие требований: неподвижные опоры должны выдерживать максимум нагрузок, а подвижные - создавать минимум реакций при перемещениях.


Среди неподвижных опор выделяют абсолютно неподвижные (т.н. "мертвые"), работающие как защемление балки, и шарнирно неподвижные, допускающие угловые перемещения относительно точки или оси закрепления. По способу соединения с опорной конструкцией неподвижные опоры подразделяются на приварные, упорные, лобовые, щитовые и шарнирные.


Характеристика подвижности задается проектом и включает в себя набор степеней свободы опорного сечения трубопровода и соответствующий набор ограничений реактивных сил, действующих в точке опоры. По степени подвижности опоры  подразделяются на горизонтально-подвижные, вертикально-подвижные и все-подвижные. Частным случаем горизонтально-подвижных опор являются направляющие или продольно-подвижные, обеспечивающие перемещение вдоль оси трубопровода.


Горизонтально-подвижные опоры подразделяются на опоры скольжения (скользящие опоры), перемещение которых происходит за счет скольжения подошвы опоры по опорной поверхности, и опоры, в которых перемещение обеспечивается телами качения (катками или шариками). Опоры скольжения и качения характеризует постоянная сила сопротивления перемещению, действующая только при перемещении, и не зависящая от величины перемещения.


К классу горизонтально-подвижных опор можно условно отнести и жесткие подвески, на которых опорное сечение трубопровода перемещается аналогично маятнику Фуко - по сфере с центром в точке крепления подвески. Принципиальное отличие жесткой подвески от скользящей опоры состоит в том, что горизонтальная сила реакции подвески увеличивается пропорционально величине перемещения и продолжает действовать в состоянии покоя.


Вертикальная подвижность чаще всего обеспечивается подвесками с пружинными блоками. Подвеска в сочетании с пружинным блоком обеспечивает относительную все-подвижность опорного сечения с линейной зависимостью реактивных сил, действующих на трубу, от величины перемещения. В тех случаях, когда требуется обеспечить большое вертикальное перемещение, которое не должно вызывать изменения силы реакции на опоре, применяют так называемые опоры и подвески постоянного усилия, поддерживающие при вертикальных перемещениях постоянную силу.


Нормативные документы

Опоры и подвесы трубопроводов, несмотря на кажущуюся простоту, являются весьма ответственными элементами трубопроводных систем. Количество нормативно-технических документов (НТД), регулирующих сферу производства и применения ОПС, и приведенных в следующей таблице, служит наглядным тому подтверждением.

Обозначение Наименование Разработчик, серия НТД Примечания
ГОСТ 14097-77 Блоки катковые подвижных опор

Комитет СССР по делам строительства.

Детали стальных трубопроводов. Типы и основные размеры.

ГОСТ 14911-82

Опоры подвижные

ГОСТ 16127-70 Подвески
ГОСТ 22130-86 Опоры подвижные и подвески. Технические условия

Министерство монтажных и специальных строительных работ СССР

Детали стальных трубопроводов.

ОСТ 36-94-83 Опоры подвижные. Типы и основные размеры
ОСТ 36-104-83 Детали крепления хладопроводов. Опоры подвижные
ОСТ 36-146-88 Опоры стальных технологических трубопроводов на Ру до 10 МПа. Технические условия типы и размеры
ОСТ 34.10-615-93 Опора скользящая и неподвижная

Министерство топлива и энергетики РФ

Типы и основные размеры.

ОСТ 34.10-616-93 Опора приварная скользящая и неподвижная
ОСТ 34.10-617-93 Опора хомутовая скользящая
ОСТ 34.10-618-93 Опора хомутовая неподвижная
Серия 4.903-10 Выпуск 4

Опоры трубопроводов неподвижные

Госстрой СССР, "Энергомонтажпроект", "Теплоэлектропроект", "Гипрокоммунэнерго".

Серия 4.903-10 Выпуск 5

Опоры трубопроводов подвижные

Серия 4.903-10 Выпуск 6

Опоры трубопроводов подвесные

Серия 5.903-13 Выпуск 7-95

Опоры трубопроводов неподвижные

АООТ

"Севзапэнергомонтажпроект"

Изделия и детали трубопроводов для тепловых сетей



Серия 5.903-13 Выпуск 8-95

Опоры трубопроводов подвижные


Серия 5.905-18.05 Выпуск 1  Узлы и детали крепления газопроводов СПКБ "Газпроект"
ОСТ 24.125.100-01 Подвески станционных и турбинных трубопроводов тепловых и атомных станций ОАО "НПО ЦКТИ" и ОАО "Белэнергомаш" Взамен ОСТ 108.275...
ОСТ 24.125.150-01 Опоры трубопроводов ТЭС и АЭС
ОСТ 24.125.151-01 Опоры неподвижные трубопроводов ТЭС и АЭС
ОСТ 24.125.153-01 Опоры неподвижные и скользящие приварные трубопроводов ТЭС и АЭС
ОСТ 24.125.154-01 Опоры скользящие трубопроводов ТЭС и АЭС
ОСТ 24.125.156-01 Опоры скользящие направляющие хомутовые трубопроводов ТЭС и АЭС
ОСТ 24.125-159-01 Опоры катковые трубопроводов ТЭС и АЭС
ОСТ 24.125-165-01 Опоры катковые пружинные трубопроводов ТЭС и АЭС
Т-ММ-26-99 Опоры скользящие специальные типа ОСС под трубопроводы Ду=50-1000 мм с температурой продукта от 0 до минус 100 °С ГУП "Башгипронефтехим" альбом чертежей
НТС 65-06 Выпуск 1 Подвижные и направляющие опоры для канальной прокладки теплопроводов Ду=100-1000 в ППУ изоляции в полиэтиленовой оболочке ГУП "Мосинжпроект" альбомы чертежей
НТС 65-06 Выпуск 2 Подвижные опоры для надземной прокладки теплопроводов Ду=50-1000 в ППУ изоляции в металлической оболочке
313.ТС-002.000 Типовые решения прокладки трубопроводов тепловых сетей в изоляции из пенополиуретана Ду 50-1000 мм Объединение ВНИПИэнергопром л. 78-102
313.ТС-007/008-000 Типовые решения прокладки трубопроводов тепловых сетей в изоляции из пенополиуретана Ду 50-600 мм л. 83-100
313.ТС-014.000 Типовые решения прокладки трубопроводов тепловых сетей в пенополиминеральной изоляции (ППМ) Ду 50-400 мм л. 83-103
313.ТС-017.000 Типовые решения прокладки трубопроводов тепловых сетей в изоляции из пенобетона "Совби" Ду 50-600 мм Объединение ВНИПИэнергопром, холдинг СОВБИ л. 88-113
ТУ 1468-001-00151756-2015 Узлы опорные низкого трения для технологических трубопроводов, трубопроводов пара и горячей воды. Технические условия ПАО "Омскнефтехимпроект" технические требования
MSS-SP-58-2009 Подвески и опоры для труб - материалы, дизайн, производство, выбор, применение и установка Общество стандартизации производителей (США)


Условные обозначения                 назад

На схемах и чертежах опорно-подвесные элементы трубопроводов обозначаются специальными значками. Графические условные обозначения элементов трубопроводов устанавливаются в ЕСКД требованиями ГОСТ 2.784-96 "Элементы трубопроводов. Обозначения условные графические". В спецификациях, надписях на чертежах и технических требованиях опоры и подвесы трубопроводов обозначаются буквенно-цифровыми марками в соответствии с требованиями одного из вышеприведенных нормативных документов.


Набор характеристик опоры, которые могут отражаться в обозначении:

- способ крепления к опорной конструкции (опора или подвеска);

- способ крепления к трубопроводу (приварка, хомуты, бугель);

- конструктивный тип (например, корпусная, тавровая, пружинная, катковая...)

- диаметр трубопровода;

- высота от опорной конструкции до трубопровода;

- допустимая величина перемещения (для подвижных опор).

В ряде НТД, таких как ГОСТ 14911-82 или ОСТ 36-146-88, системы обозначения построены таким образом, что признакам перечисленных характеристик, присутствующим в обозначении, легко представить вид и особенности опоры. Другие документы (серия ОСТ 24.125..., например) зашифровывают признаки в номер исполнения так, что определить характеристики изделия можно только имея такой нормативно-технический документ перед глазами.



Чтобы упростить работу по присвоению обозначений проектировщиками, а также помочь разобраться в обозначениях специалистам МТО, служб закупа или компаний, занимающихся комплектацией, правила обозначения опор и подвесов с многочисленными примерами мы свели в отдельную статью.

"Условное обозначение опор трубопроводов"


Техническое регулирование                 назад

Среди проектировщиков нет согласия относительно обоснованности и предпочтительности применения в проектах тех или иных опор для тех или иных типов трубопроводов и условий эксплуатации. Строительные нормы не дают определенных указаний по применению опор трубопроводов в соответствии с определенными стандартами. СНиП II-23-81 в актуализированной редакции 2011 года (СП 16.13330.2011) относит магистральные и технологические трубопроводы к стальным конструкциям с особыми условиями эксплуатации (п. 1.2) и предписывает "соблюдать дополнительные требования, предусмотренные соответствующими нормативными документами, в которых отражены особенности работы этих конструкций".


К таким нормативным документам безусловно относится ГОСТ 32569-2013 Трубопроводы технологические стальные. Требования к устройству и эксплуатации на взрывопожароопасных и химически опасных производствах. ГОСТ устанавливает "требования к проектированию, устройству, изготовлению, испытанию, монтажу, эксплуатации трубопроводов технологических стальных, предназначенных для транспортирования в пределах промышленных предприятий химической, нефтехимической, нефтяной, нефтеперерабатывающей, газоперерабатывающей и других смежных потенциально опасных отраслей промышленности газообразных, парообразных и жидких сред с расчетным давлением до 320 МПа включительно и вакуумом не ниже 665 Па (5 мм.рт.ст.) при температуре среды от минус 196 °С до 700 °С". К технологическим трубопроводам рассматриваемый ГОСТ относит "трубопроводы в пределах промышленных предприятий, по которым транспортируется сырье, полуфабрикаты и готовые продукты, пар, вода, топливо, реагенты и другие вещества, обеспечивающие ведение технологического процесса и эксплуатацию оборудования, а также межзаводские трубопроводы, находящиеся на балансе предприятия".

Из области применения ГОСТ 32569-2013 в явном виде исключаются "трубопроводы:

- магистральные (газопроводы, нефтепроводы и продуктопроводы);

- электростанций, котельных, шахт;

- тепловых сетей, линий водоснабжения и канализации;

- топливного газа, на которые распространяется действие правил на системы газораспределения и газопотребления;

- энергетические обвязочные трубопроводы котлов, которые регламентируются правилами на трубопроводы пара и горячей воды."

Также к исключаемым относятся трубопроводы передвижных и стационарных изделий, являющихся неотъемлемыми частями оборудования.


Рассматриваемый ГОСТ должен задавать наиболее строгие "дополнительные требования" для трубопроводов взрывопожароопасных и химически опасных производств и в части применения опор, но ограничивается в п. 10.4 наставлениями: "Трубопроводы следует монтировать на опорах или подвесках" и "При отсутствии необходимых по нагрузкам и другим параметрам стандартных опор и подвесок должна быть разработана их конструкция". Из чего следует, что свобода проектировщика в выборе стандартного или оригинального решения ОПС ограничивается только его кругозором и квалификацией.


Похоже обстоит дело и с трубопроводами, исключенными из области применения ГОСТ 32569.

Магистральные трубопроводы СНиП 2.05.06-2010 предписывает (п. 5.1) прокладывать подземно, допуская прокладку по поверхности земли "только как исключение при соответствующем обосновании в случаях, приведенных в п. 11.1"

В п.п. 9.35, 10.19, 11.6 и разделе 12 СНиП задает специальные требования для конструкции опор в особых условиях прокладки трубопровода (сейсмические районы, заболоченные участки) и определяет действие нагрузок, на которые опоры должны быть рассчитаны.


Инженерные системы электростанций и котельных регламентируются актуализированными редакциями СНиП II-58-75 (СП 90.13330.2012) Электростанции тепловые и СНиП II-35-76 (СП 89.13330.2012) Котельные установки. Ни один из этих документов не определяет опоры трубопроводов как объект технического регулирования.


Тепловые сети. СНиП 41-02-2003 (взамен СНиП 2.04.07-86) Тепловые сети наставляет (п. 10.34) "Подвижные опоры труб следует предусматривать: скользящие, катковые, шариковые, пружинные опоры и подвески, жесткие подвески" и вводит ряд ограничений на применение катковых, шариковых опор и пружинных опор и подвесов по диаметрам трубопроводов.

Общие и специальные требования, предъявляемые СНиП 41-02-2003 к опорам трубопроводов тепловых сетей:

П. 12.9 "Конструкции щитовых неподвижных опор должны приниматься только с воздушным зазором между трубопроводом и опорой и позволять возможность замены трубопровода без разрушения железобетонного тела опоры. В щитовых опорах должны предусматриваться отверстия, обеспечивающие сток воды, и при необходимости отверстия для вентиляции каналов."

П. 13.8 "В качестве дополнительной защиты стальных трубопроводовтепловых сетей от коррозии блуждающими токами при подземной прокладке (внепроходных каналах или бесканальной) следует предусматривать ... увеличение переходного сопротивления строительных конструкций тепловых сетей путем применения электроизолирующих неподвижных и подвижных опор труб;"

П. 16.11 В районах с сейсмичностью 8 и 9 баллов "Подвижные катковые и шариковые опоры труб применять не допускается."

П. 16.25 В районах вечномерзлых грунтов "Минимальная высота скользящих опор для труб при подземной прокладке тепловых сетей должна приниматься не менее 150 мм."

П. В.2 "Минимальные расстояния от края подвижных опор до края опорных конструкций (траверс, кронштейнов,
опорных подушек) должны обеспечивать максимально возможное смещение опоры в боковом направлении с запасом не менее 50 мм. Кроме того, минимальные расстояния открая траверсы или кронштейна до оси трубы без учета смещения должны быть неменее 0,5 Dy."


Требования к трубопроводам топливного газа в части устройства опор, задаются ГОСТ 55474-2013 Требования к сетям газораспределения. Стальные газопроводы. П. 4.6 предписывает "использовать естественную самокомпенсацию труб за счет изменения направления трассы" и допускает применение "в обоснованных случаях неподвижных опор".


Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды ПБ-10-573-03, под действие которых подпадают трубопроводы котлов, применение ОПС регламентируют очевидным требованием к неподвижным опорам, которые "должны рассчитываться на усилия, передаваемые на них при наиболее неблагоприятном сочетании нагрузок."


Таким образом, НТД устанавливающие требования к трубопроводным системампримечания, не содержат указаний относительно предпочтительности применения опор трубопроводов, по каким-либо нормативным документам, устанавливающим типы и конструкции. Выбор ОПС для конкретного трубопровода или даже его участка - дело компетенции проектировщика.


Наиболее универсальным нормативно-техническим документом по опорам трубопроводов следует признать ОСТ 36-146-88, охватывающим практически все известные типы подвижных и неподвижных опор для горизонтальных и вертикальных участков стальных трубопроводов. Применение ОСТ 36-146-88 ограничивается назначением трубопроводов (технологические), наружным диаметром труб - 1420 мм, тепературой транспортируемого вещества - 450 °С и давлением - 10 МПа. За пределами ограничения по температуре чаще всего применяются решения, нормируемые серией ОСТ 24.125.151-156 (для трубопроводов тепловых станций). Для тепловых сетей обычно применяют конструкции, приведенные в альбомах типовых решений "Серия 5.903-13" или более ранних выпусков - "Серия 4.903-10". Для трубопроводов с отрицательными температурами рабочей среды предназначен ОСТ 36-104-83. Для меньших диаметров хладопроводов и еще более низких температур набор конструктивных решений ОСТ 36-104 хорошо дополняется альбомом Т-ММ-26-99 института "Башгипронефтехим". Для труб большого диаметра применяют конструкции опор на основании решений ОСТ 26-2091-93 Опоры горизонтальных сосудов и аппаратов.


Типы опор и подвесов                 назад

Нормативно-технические документы (от ГОСТов до ТУ предприятий) регламентируют характеристики и конструктивное исполнение огромного разнообразия конструкций ОПС. В ряде случаев конструктивные решения "кочуют" из одного документа в другой, поэтому здесь мы приводим наиболее характерные.

В практике проектирования и производства чаще встречаются типы, приведенные в таблице 1.


Таблица 1. Распространенные типы опор

Тип, наименование Применение Характерные виды

ОСТ 36-146-88. Опоры стальных технологических трубопроводов. Технические условия

Подвижные и неподвижные опоры стальных технологических трубопроводов для крепления труб из углеродистой и низколегированной стали с наружным диаметром 18-1420 мм, транспортирующих вещества температурой 0-450 °С и рабочим давление до 10 МПа при температуре окружающей среды - до минус 70 °С.

ВП - вертикальных трубопроводов приварная 57-1420* - П**
КН - катковая направляющая

Ах1*** - 57-630 - П

Ах2, Ах3 - 57-1420 - П

КП - корпусная приварная

Ах1 - 57-630 - П; 57-159 - Н

Ах2 - 57-1420 - П, Н

Ах3 - 219-1420 - П, Н

КХ - корпусная хомутовая

Ах1 - 57-630 - П; 57-159 - Н

Ах2 - 57-630 - П, Н

Ах3 - 219-630 - П, Н

ТО - трубчатая крутоизогнутых отводов 57-630 - П, Н
ТП - тавровая приварная

Ах0 - до 45 - П, Н

Ах1 - 57-89 - П

Ах2 - 57-89 - П, Н

Бх2 - 108-159 - П, Н

ТР - трубчатая

А1 (А2) - 57-630 - П, Н

Б1 (Б2) - 57-630 - Н

ТХ - тавровая хомутовая

Ах0 - до 45 - П, Н

Ах1 - 57-89 - П

Ах2 - 57-89 - П, Н

Бх2 - 108-159 - П, Н

УП - уголковая приварная 1020-1420 - П, Н
ХБ - хомутовая бескорпусная

А - 25-530 - П

Б - 25-530 - Н

В - 25-159 - П

Г - 25-159 - Н


ШП - швеллерная приварная 57-820 - П, Н

Примечания:

* - наружный диаметр трубы, мм

** - подвижные - "П", неподвижные - "Н"

*** - "х" - исполнение корпуса опоры по высоте: "1" - 100 мм, "2" - 150 мм

Серия 4.903-10. Выпуск 4. Опоры трубопроводов неподвижные

Рабочие чертежи типовых конструкций неподвижных (щитовых, лобовых, хомутовых)  опор для трубопроводов тепловых сетей подземной и надземной прокладки с наружным диаметром от 32 до 1420 мм, транспортирующие рабочую среду с температурой от 0 до 440 °С и давлением - до 6,5 МПа.

Т3 - опора неподвижная

32-219

Т4 - опора неподвижная лобовая двухупорная

108-1420

Т5 - опора неподвижная лобовая четырехупорная

133-1420

Т6 - опора неподвижная лобовая двухупорная усиленная

108-1420

Т7опора неподвижная лобовая четырехупорная усиленная

426-1420

Т46 - опора неподвижная лобовая сальниковых компенсаторов

530-820

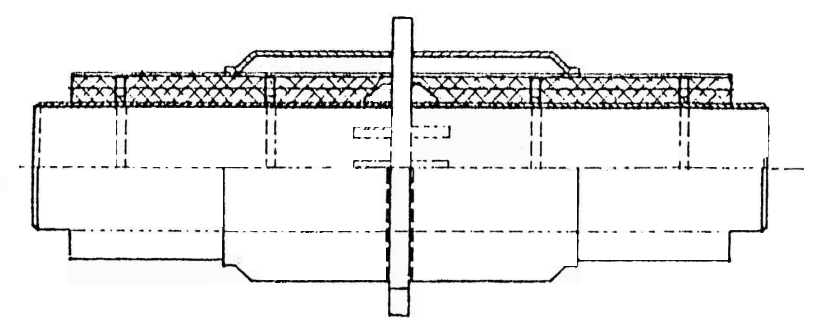

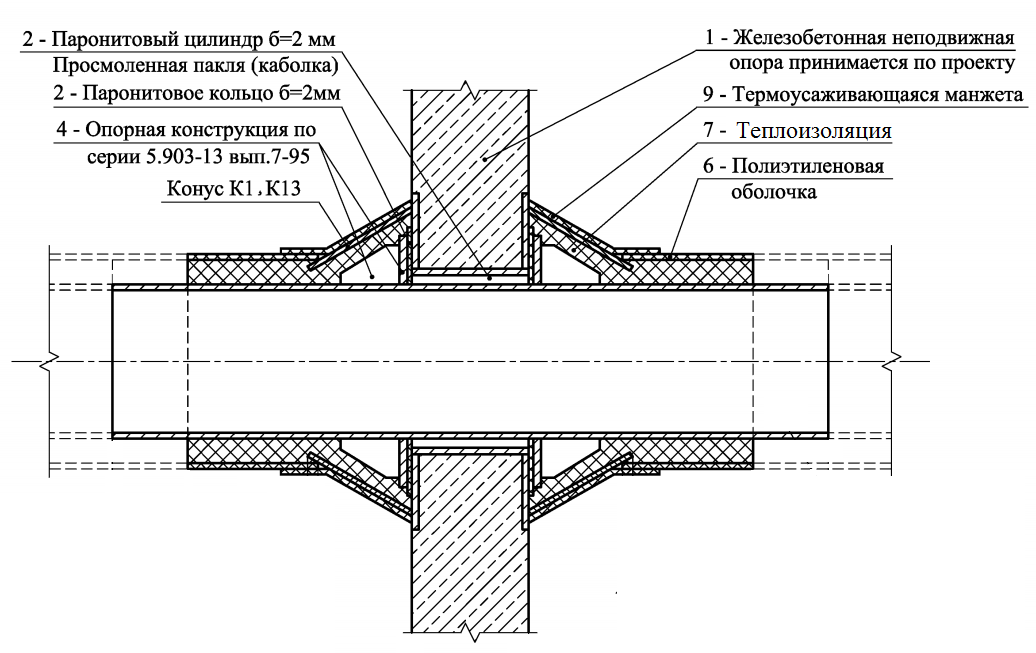

Т8 - опора неподвижная щитовая

108-1420

Т9 - опора неподвижная щитовая усиленная

108-1420

Т10 - опора неподвижная боковая

194-1420

Т11 - опора неподвижная хомутовая бескорпусная

108-1020

Т12 - опора неподвижная хомутовая

57-377

Т44 - опора неподвижная бугельная

377-1420

Серия 4.903-10. Выпуск 5. Опоры трубопроводов подвижные

Рабочие чертежи типовых конструкций подвижных (скользящих, катковых, шариковых) опор для трубопроводов тепловых сетей подземной и надземной прокладки с наружным диаметром от 32 до 1420 мм, транспортирующие рабочую среду с температурой от 0 до 440 °С и давлением - до 6,5 МПа.

Т13 - опора скользящая

32-630

Т14 - опора скользящая

32-630

Т15 - опора скользящая

194-1420

Т16 - опора скользящая диэлектрическая

194-630

Т17 - опора скользящая диэлектрическая

194-1420

Т18 - опора скользящая диэлектрическая

194-1420

Т19 - опора однокатковая

194-1420

Т20 - опора двухкатковая

720-1420

Т21 - опора шариковая

194-1420

ГОСТ 14911-82. Детали стальных трубопроводов. Опоры подвижные. Типы и основные размеры

Стальные подвижные опоры стальных технологических трубопроводов различного назначения с наружным диаметром от 18 до 1620 мм, транспортирующие рабочую среду с температурой от 0 до 450 °С и давлением - до 10 МПа.

ОПБ - опора подвижная бескорпусная 18-530

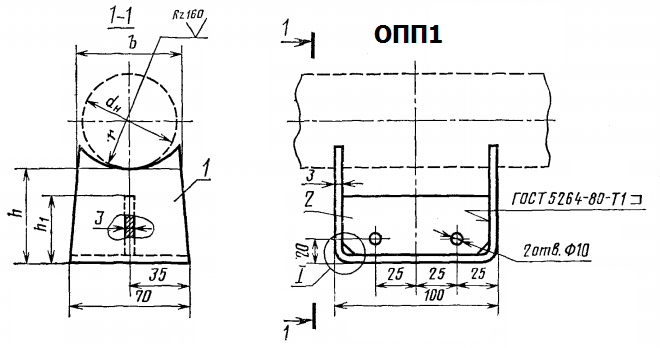

ОПП - опора подвижная приварная

ОПП1 - 18-48

ОПП2, ОПП3 - 57-1620

ОПХ - опора подвижная хомутовая

ОПХ1 - 18-48

ОПХ2 и ОПХ3 - 57-1620

ОСТ 24.125-151-01. Опоры неподвижные трубопроводов ТЭС и АЭС. Конструкция и размеры

Опоры неподвижные трубопроводов ТЭС и АЭС:

- из хромомолибденованадиевых сталей наружным диаметром от 57 до 920 мм с температурой среды t < 560 °С;

- из углеродистых и кремнемарганцовистых сталей наружным диаметром от 57 до 820 мм с температурой среды t < 440 °С;

- из сталей аустенитного класса наружным диаметром от 57 до 325 мм с температурой среды t < 440 °С.

Опора однохомутовая

И01-02 ХМВ - 57-76*

И18-20 УиКМ** - 57-89


Опора однохомутовая с ребром жесткости

И03-05 ХМВ - 108-159

И21-23 УиКМ - 108-159

Опора двуххомутовая с ребром жесткости

И06-12 ХМВ - 194-426

И24-30 УиКМ - 194-426


Опора двуххомутовая

И13-17 ХМВ - 465-920

И31-35 УиКМ - 465-920

Опора однохомутовая с прокладками И36-38 АУ*** - 57-89
Опора однохомутовая с прокладками И39-41 АУ - 108-159
Опора двуххомутовая с прокладками И42-45 АУ - 219-325

Примечания:

* - обозначение исполнения и марок стали опор: И01-02 - исполнение 01 и 02, ХМВ - хромомолибденованадиевые стали, 57-76 - применяется для труб с наружным диаметром 57-76 мм;

** - УиКМ - для труб из углеродистых и кремнемарганцовистых сталей;

*** - АУ - для труб из аустенитных сталей.

ОСТ 24.125-154-01. Опоры скользящие трубопроводов ТЭС и АЭС. Конструкция и размеры

Опоры подвижные трубопроводов ТЭС и АЭС:

- из хромомолибденованадиевых сталей наружным диаметром от 57 до 920 мм с температурой среды t < 560 °С;

- из углеродистых и кремнемарганцовистых сталей наружным диаметром от 57 до 820 мм с температурой среды t < 440 °С;

- из сталей аустенитного класса наружным диаметром от 57 до 325 мм с температурой среды t < 440 °С.

Опора скользящая однохомутовая*

И01-07 ХМВ - 57-219

И18-25 УиКМ - 57-219

Опора скользящая однохомутовая с ребром жесткости

И08-12 ХМВ - 245-426

И26-30 УиКМ - 245-426

Опора скользящая двуххомутовая с ребром жесткости

И13-17 ХМВ - 465-820

И31-35 УиКМ - 465-820

Опора скользящая однохомутовая с прокладками И36-42 АУ - 57-219
Опора скользящая однохомутовая с прокладками и ребром жесткости И43-45 АУ - 245-325

Примечания:

* - наименования приведены по аналогии с неподвижными опорами по ОСТ 24.125.151

** - обозначение исполнения и марок стали опор: И01-02 - исполнение 01 и 02, ХМВ - хромомолибденованадиевые стали, 57-76 - применяется для труб с наружным диаметром 57-76 мм;

*** - УиКМ - для труб из углеродистых и кремнемарганцовистых сталей;

**** - АУ - для труб из аустенитных сталей.


Во всех приведенных системах стандартов имееются выпуски, устанавливающие конструктивные типы и исполнения подвесов трубопроводов. Например, в системе ОСТ 24.125 имеется ОСТ 24.125.100-2001, описывающий подвески станционных и турбинных трубопроводов тепловых и атомных станций. В системе стандартов СССР "Детали стальных трубопроводов" типы и основные размеры подвесок регламентирует ГОСТ 16127-70.

Поскольку эти важные элементы трубопроводных систем в практике проектирования и строительства встречаются гораздо реже опор, связанные с ними достаточно обширные материалы вынесены в отдельную статью

"Подвесы трубопроводов".


Особенности некоторых типов опор               назад

  1. Неподвижные опоры трубопроводов: сравнение с подвижными для разных типов трубопроводов
  2. Скользящие опоры трубопроводов
  3. Корпусные опоры: допустимые нагрузки и конструктивные особенности
  4. Опоры труб в ППУ: особенности опор для трубопроводов в индустриальной оболочке
  5. Опоры технологических трубопроводов


По данным таблицы 1 нетрудно заметить, что ряд конструктивных решений в различных нормативных документах очень похожи. Например, наиболее распространенный тип "скользящая хомутовая" встречается в ГОСТ 14911-69 как Х1-Х3, в альбоме типовых конструкций "Серия 4.903-10 выпуск 5", введенном в действие в 1972 году, фигурирует как Т16-Т18, позже повторяется в ГОСТ 14911-82 И ОСТ 36-94-83 с точностью до элементов чертежей, описывается как "корпусная хомутовая" - КХ в ОСТ 36-146-88 и служит основой конструкций ОСТ 24.125-154-01. Почему так получилось, и какие нормативные акты использовать при проектировании?


Некоторые ответы находятся в самих документах. Так пояснительная записке к альбому чертежей "Серия 4.903-10. Выпуск 4" указывает: "Трубопроводы тепловых сетей и опоры для них, а также несущие строительные конструкции подвержены действию весьма значительных (по сравнению, например, со станционными и технологическими трубопроводами) внешних сил, вследствии больших пролетов между подвижными и неподвижными опорами, применения сальниковых компенсаторов и т.д. Этим обусловлена основная конструктивная особенность неподвижных опор тепловых сетей, заключающаяся в свободном прилегании опорных элементов к несущей конструкции (без приварки), что позволяет разгрузить эти элементы, а также несущие конструкции, от действия крутящих моментов". Относительно подвижных опор альбом "Серия 4.903-10. Выпуск 5" указывает: "при проектировании и строительстве тепловых сетей необходимо в первую очередь применять стандартные подвижные опоры по ГОСТ 14911-69 и блоки катковых опор по ГОСТ 14097-68. Опоры скользящие и катковые по чертежам, помещенным в настоящем выпуске, применять только в тех случаях, когда стандартные опоры и блоки катковые не могут быть применены по нагрузкам, тепловым перемещениям, заданным диаметрам трубопроводов и т.д." Напомним, что процитированные "Выпуски" датируются 1972 годом. Более поздние нормативные документы вводят "новые" конструктивные типы опор без ссылок на предшествующие.


В следующих разделах мы постараемся найти отличия и сходства конструктивных решений опор, регламентированных различными нормативно-техническими документами.


Неподвижные опоры трубопроводов

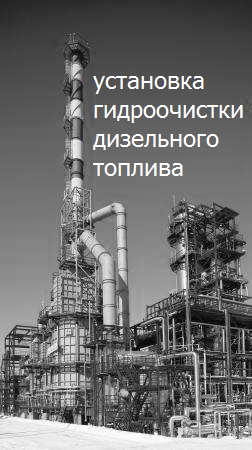

Промышленные технологические объекты, например, установки в нефтепереработке или энергетике характеризуются сложной геометрией трубопроводов (как пример на картинке), вследствие чего температурные блоки трубопроводов обычно имеют пространственную конфигурацию. Трубопроводы общезаводского хозяйства прокладываются чаще всего "пучками" по многотрубным эстакадам на высоте 6 и более метров. Высокие опорные конструкции плохо воспринимают большие горизонтальные нагрузки.


В силу этих особенностей горизонтальные нагрузки на неподвижные опоры станционных и технологических трубопроводов соизмеримы с вертикальными нагрузками. Такой характер нагружения приводит к тому, что конструкция неподвижных опор технологических и станционных трубопроводов повторяет конструкцию подвижных скользящих опор. Проще говоря, одни и те же конструктивные типы опор используются как в качестве подвижных, так и неподвижных.


Нагляднее всего этот вывод отражается в ОСТ 36-146-88, который допускает применения ряда типов скользящих опор в качестве неподвижных, выделяя их признаком "Н" в классификационной таблице 1. Серия ОСТ 24.125 относит неподвижные опоры станционных трубопроводов в отдельный выпуск ОСТ 24.125.151-01, но конструкции приведенных в нем опор отличаются от конструкции скользящих опор по ОСТ 24.125.154-01 только наличием дополнительных ребер жесткости корпусов.


Температурные блоки тепловых сетей (теплопроводов) характеризуются большой протяженностью, а трассы проходят в каналах или на небольшой высоте. В таких условиях неподвижные опоры должны выдерживать горизонтальные нагрузки, многократно превосходящие вертикальные. Специфика нагружения неподвижных опор теплопроводов отражена в конструкциях ряда альбомов типовых решений. Наиболее известный из них - "Серия 4.903.10 выпуск 4" и более поздняя редакция - "Серия 4.903-13 выпуск 7-95.


Скользящие опоры трубопроводов                 назад

Скользящими называют горизонтально-подвижные опоры, в которых перемещение происходит за счет скольжения (точнее, - трения) подошвы опоры относительно опорной поверхности (опорного листа).

подробнее о скользящих опорах


Корпусные опоры                 назад

Наиболее распространенными опорами трубопроводов являются конструкции "корпусная приварная", названными так в ОСТ 36-146-88, но встречающиеся в НТД гораздо раньше, например, - в машиностроительных нормалях МН-4009-62. Вместе со своими хомутовыми модификациями опоры этого типа занимают в практике применения ведущие позиции.



ГОСТ 14911 Серия 4.903-10

ОСТ 36-146




300 °С 440 °С 260 °С
Тип ОПП2 Т13 Т14
Наружный диаметр, мм










57 33 / 1,24 2,2 / 0,89
2,5 / 1,30


76 37 / 1,17 2,2 / 0,89
3,0 / 1,30


89 41 / 1,15 4,0 / 1,10
5,0 / 1,20


108 43 / 1,63 4,0 / 1,10
6,0 / 1,50


133 46 / 1,62 8,0 / 1,36
8,0 / 1,50


159 64 / 1,97 8,0 / 1,36
10,0 /1,50


219 61 / 3,13
22 / 3,71
25,0 / 2,70


273 61 / 2,90
22 / 3,25
25,0 / 2,60

325 148 / 7,59 70 / 6,52 50,0 / 3,30
377 141 / 7,19 70 / 6,10 50,0 / 3,20
426 138 / 7,03 70 / 5,47 60,0 / 4,60
530 130 / 10,62 125 / 12,33 80,0 / 6,30
630 180 / 14,87 125 / 11,74 80,0 / 6,20
820 216 / 12,17 220 / 26,56 200,0 / 17,0
1020 294 / 14,93 360 / 50,45 340,0 / 27,6
1220 263 / 18,74 480 / 52,29 400,0 / 26,8
1420 263 / 18,07 600 / 63,36 450,0 / 32,5
1620 263 / 17,63


Опоры трубопроводов в индустриальной оболочке (трубы в ППУ)               назад

До распространения технологий покрытия труб тепловой изоляцией в заводских условиях изолирование трубопроводов производили в ходе строительства с помощью минераловатных материалов, обернутых рубероидом, стеклотканью или оцинкованным листом. Низкое качество такого способа теплоизоляции можно наблюдать и сегодня по виду наземных теплотарасс. С выходом актуализированной редакции СНиП 2.04.07-86 (41-02-2003) строительство тепловых магистралей все чаще производится с учетом рекомендации п. 11.10 "теплопроводы заводского изготовления в пенополиуретановой теплоизоляции с полиэтиленовой оболочкой по ГОСТ 30732".


Трубопроводы в ППУ регламентируются ГОСТ 30732-2006 "Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия", выпущенным взамен ГОСТ 30732-2001. Опоры трубопроводов в ППУ к регламентирующей части документа не относятся, поскольку на них указывает только рекомендуемое Приложение В "Сортамент фасонных изделий".

Неоподвижная опора с индустриальной тепловой изолящией по Приложению Б ГОСТ 30732-2006

Упомянутое приложение содержит эскиз неподвижной щитовой опоры, предназначенной для труб с наружным диаметром 32-1020 мм и устанавливает предельные нагрузки на опору для каждого значения диаметра. Конструкция допускает применение опоры с трубопроводами в стальной или полиэтиленовой оболочкой, устанавливая в зависимости от этого общую длину узла, которая достигает 3500 мм для Дн = 720-1020 мм с ПЭ оболочкой.


Приведенный эскиз и связанная с ним таблица дают только часть габаритных размеров, необходимых для применения или, тем более, изготовления такой неподвижной опоры. Так, например, отсутствие наружного диаметра цилиндрического элемента в зоне обозначения "1 - ПЭ-оболочка" позволяет, строго говоря, устанавливать этот размер из условия "меньше минимального габаритного размера щита 6", что явно противоречит условиям надежного закрепления опоры в строительной конструкции.Неподвижная щитовая опора для тепловых сетей


По ряду признаков, разработчики ГОСТа составляли рекомендуемое Приложение В на основе Альбома типовых решений 313.ТС-002.000, выпущенного ВНИПИэнергопромом в 1995 году. Упомянутый альбом содержит чертежи "изолированных элементов неподвижных опор заводского изготовления" (313.ТС-002-020 и 021), предназначенных для применения в сборных и монолитных неподвижных опорах теплопроводов. Следующий выпуск - АТР 313.ТС-008.000 ограничивает применение элементов наружным диаметром стальной трубы - 630 мм.


Неподвижная щитовая теплоизолированная опора на базе Т8 Серии 4.903-10 выпуск. 4Альбомы ВНИПИэнергопрома: уже упомянутые - 313.ТС-002.000 "Типовые решения прокладки трубопроводов тепловых сетей в изоляции из пенополиуретана Ду 50-1000 мм" и 313.ТС-008.000 "Типовые решения прокладки трубопроводов тепловых сетей в изоляции из пенополиуретана Ду 50-600 мм", и дополненные -  313.ТС-014.000 "Типовые решения прокладки трубопроводов тепловых сетей в пенополиминеральной (ППМ) изоляции Ду 50-400 мм" и 313.ТС-017.000 "Типовые решения прокладки трубопроводов тепловых сетей в изоляции из пенобетона "Совби" Ду 50-600 мм" заслуживают того, чтобы систематизировать содержащиеся в них решения неподвижных опор.


Редакция ГОСТ 30732 2006 года отличается от исходной 2001 года, в частности, тем, что приводит в упомянутом уже приложении эскиз скользящей опоры. Таблица к эскизу задает размеры длины и ширины опоры для наружных диаметров трубопровода в диапазоне 32-1220 мм. Описание рекомендуемой конструкции еще схематичнее, чем неподвижной опоры.


Подвижные опоры трубопроводов в ППУ приводятся также в альбомах чертежей Мосинжпроекта  НТС 65-06 "Опорные конструкции трубопроводов тепловых сетей". Второй выпуск альбома "Подвижные опоры для надземной прокладки содержит вполне подробные чертежи шестнадцати типоразмеров для условных диаметров трубы 50-1000 мм. Ограничение представленных конструкций состоит в том, что они предназначены для труб в стальной оболочке.
Первый выпуск альбома "Подвижные и направляющие опоры для канальной прокладки трубопроводов ..." содержит конструкции подвижных опор для условных диаметров 100-1000 мм. Особенность этой конструкции состоит в том, что осевые перемещения осуществляются проскальзыванием усиленной полиэтиленовой оболочки трубы относительно стального ложемента с хомутами, а в поперечном направлении опора перемещается вместе с трубой по металлу закладной детали.


Опоры технологических трубопроводов



Характеристики опор трубопроводов               назад

  1. Нагрузки неподвижных опор
  2. Горизонтальная подвижность
  3. Вертикальная подвижность
  4. Тепло-электроизолированность


Некоторые типы опор имеют общее конструктивное решение для применения в качестве подвижных и неподвижных опор. В качестве подвижных опор они применяются для бОльших диаметров труб, по сравнению с применением их в качестве неподвижных опор. Это объясняется тем, что горизонтальные нагрузки, действующие на неподвижные опоры, в несколько раз превосходят аналогичные нагрузки, действующие на подвижные опоры того же трубопровода. Неподвижная опора воспринимает все неуравновешенные реакции от подвижных опор температурного блока. Из этого обстоятельства вытекает главное требование к неподвижным опорам - прочность. И требование к подвижным опорам - уменьшение сил сопротивления при перемещениях.


Нагрузки неподвижных опор

Величины максимальных допустимых нагрузок я вляются важными характеристиками для любых типов опор.
Особое значение максимальные допустимые нагрузки имеют для неподвижных опор, поскольку определяют пригодность тех или иных конструктивных типов к выполнению основного назначения - передаче нагрузок от трубопровода опорным конструкциям.

В таблице 2 собраны величины допустимых нагрузок неподвижных опор, приведенные в соответствующих нормативных документах. Типы и исполнения неподвижных опор сгруппированные по наружному диаметру Dн и допустимой температуре рабочей среды трубопровода T. В качестве диаметров трубопроводов приведены характерные величины, по которым можно выбрать тип и исполнение опоры, соответствующее задачам проекта по нагрузкам и распространить на другие соседние диаметры.

В таблице используются обозначения нагрузок, показанных на картинке справа.


Таблица. 2. Допустимые нагрузки неподвижных опор

Dн, мм Тип по табл. 1 Нормативный документ Нагрузки, кН Т, °С Примечания
Qy Pz Px Pz при условии:
Px=Pz Px=0,2Pz Px=0,5Pz
159 ТХ-Б22* ОСТ 36-146 9,5 35
17,5
18 -** 35 450
КП-А12 10 45
22,5
30 - 45
КХ-А12 10 45
22,5 30 - 45
ТР-А1 10 17
8,5 14 - 17
ШП-А2 10 50
5 - 50 -
ХБ-Б - 10 - - - - неизолированные
ТО-А2 8 10 5 8 - 10
05 ОСТ 24.125.151 19,6*** 25,5 25,5 17,7 - - 560
23 43,1 34,3 34,3 24,5 - - 440
41 80,4 34,3 34,3 24,5 - - 360
Т3 Серия 4.903-10 - 25 - - - - 440
т4 - 40 - - - -
Т5 - 100 - - - -
Т6 - 60 - - - -
Т8 - 100 - - - -
Т11 25 30 - - - -
Т12 60 - 20 - - -
426 КП-А13 ОСТ 36-146 80 170
85 120 - 170 450
КХ-А13 80 170 85 120 - 170
ТО-А1 80 110 65 85 - 110
ШП-А2 50 90 18 - 90 -
12 ОСТ 24.125.151 83,4 177 137 97 - - 560
30 137
206 226 146 - -
Т4 Серия 4.903-10 - 100 - - - - 440
Т5 - 300 - - - -
Т6-(V-VIII) - 250 - - - -
Т7 - 500 - - - -
Т8 - 550 - - - -
Т10-(I-II) - - 90 - - -
Т11 70 150 - - - -
Т44 - 350 200 - - -
820 КП-А13 ОСТ 36-146 200 220 110 156 - 220 450
ШП-А1 100 120 24 - 120 -
17 ОСТ 24.125.151 157 441 255 312 - - 560
35 275 471 441 333 - -
Т4 Серия 4.903-10 - 220 - - - - 440
Т5 - 650 - - - -
Т6-(V-VIII) - 550 - - - -
Т7 - 1100 - - - -
Т8 - 1650 - - - -
Т9 - 1800 - - - -
Т10-(III-IV) - - 220 - - -
Т11 100 300 - - - -
Т44 - 750 350 - - -
Т46 - 90 - - - -

Примечания:

* При наличии нескольких вариантов исполнения приводится то, которое обеспечивает максимальные эксплуатационные возможности при наибольших величинах нагрузки;

** В нормативном документе данные не приведены

*** Следует учитывать комментарий разработчика ОСТа: "при выборе рабочей нагрузки на опорные элементы (в частности на хомуты) обеспечивать запас не менее n>3,5 по отношению к предельной нагрузке по ОСТ.


Горизонтальная подвижность              назад

Обобщенно характеристику подвижности можно выразить зависимостью силы сопротивления перемещению (F) от самой величины перемещения (Δ)

Для подвесов эта зависимость выражается как произведение вертикальной силы от трубопровода на синус угла отклонения подвеса от нормального положения. Для скользящих опор - она равна произведению вертикальной силы на коэффициент трения между поверхностями подошвы опоры и опорного листа.


Практическое значение имеют два параметра: величина допустимого перемещения опоры от точки проектного положения и сила сопротивления перемещению. Величины допустимых перемещений подвижных опор, как правило, приводятся в соответствующих нормативных документах. Свод таких величин приведен в таблице 3. Сила сопротивления перемещению - сила трения - согласно СНиП 2.09.03 определяется "умножением расчетной вертикальной нагрузки от трубопровода на коэффициент трения, принимаемый равным в опорных частях "сталь по стали": в скользящих - 0,3; в катковых вдоль оси трубопровода - 0,1; не вдоль оси - 0,3; в шариковых - 0,1". Пособие по проектированию отдельно стоящих опор и эстакад к упомянутому СНиПу добавляет еще две нормы: в скользящих опорных частях "сталь по бетону" - 0,5; "сталь по фторопласту" - 0,1. Это же пособие рекомендует "стремиться к применению устройств, снижающих коэффициент трения, например прокладок из фторопласта и др."


На практике силы сопротивления в скользящих опорах оказываются существенно выше (до 0,7 от нагрузки на опору) установленных СНиПом. Это обстоятельство редко влияет на прочность многотрубных эстакад - за счет неодновременности воздействия горизонтальных сил на опорные конструкции, но приводит к неприятным последствиям при однотрубной прокладке и возникновению нерасчетных нагрузок "на штуцера" - фланцы сосудов, насосов и другого оборудования. Применение катковых опор позволяет получить на первых порах значение коэффициента трения f = 0,01-0,03. Однако в процессе эксплуатации ржавление, засорение направляющих песком и перекосы катков приводят к увеличению коэффициента трения до f = 0,15-0,2. Наиболее приемлемым решением на сегодняшний день является применение УОСНТ по ТУ-1468-001-00151756.


Таблица 3. Допустимые перемещения подвижных опор

Обозначения линейных размеров и перемещений принято по альбому "Серия 4.903-10 Выпуск 5" (рисунок справа)

Нормативный документ Типы Dн, мм L, мм Δ, мм Примечания
Серия 4.903-10 Выпуск 5 Т13 25-630 170 90

коэффициент трения

скольжения - 0,3

Т16 194-630
Т14 25-630 340 260
Т17 194-630
Т14, Т17 720-1420 340 220
Т15, Т18 194-630 680 600
720-1420 560
Т19 194-273 170 180

коэффициент трения

качения роликов - 0,1

325-630 100
194-273 340 520
325-630 440
Т20 720-1420 340 200
680 800
Т21 194-920 560 200

коэффициент трения

качения шариков - 0,05

920-1420 850
194-920 700 400
920-1420 950
ОСТ 36-146-88 ТП, ТХ 57-89 170 90 скользящие опоры
КП, КХ 57-630
ТП, ТХ 108-159 340 250
КП, КХ 57-1420
219-1420 680 600
КН


Вертикальная подвижность                 назад

Чаще всего для вертикальных перемещений трубопровода применяют пружинные подвесы по ГОСТ 16127-70, Серии 4.903-10. Выпуск 6 или ОСТ 24.125-101. Это приемлемый способ, если величина перемещений небольшая,  поскольку сила на подвесе линейно зависит от перемещения.

Пружины упругих опор регулируются так, чтобы в рабочем состоянии трубопровода опоры воспринимали собственный вес трубопровода (с изоляцией и продуктом). На практике это требование сводится к обеспечению нулевых прогибов от веса в горячем трубопроводе. В упругих опорах вертикальная сила меняется пропорционально перемещению грузонесущей части. Если необходимо обеспечить значительные вертикальные перемещения трубопровода, изменяющаяся вертикальная сила в опоре становится проблемой. В этих случаях применяются опоры постоянного усилия.

Конструктивная схема подвесов постоянного усилия компании Witzenmann


Основным элементом одного из распространенных типов опор постоянного усилия является рычажно-пружинный механизм (схема Witzenmann - на рисунке), который обеспечивает незначительное изменение силы P в заданном интервале перемещений δ. Результат достигается за счет того что длина плеча подвесного рычага существенно больше второго, воздействующего на пружину, и угловым расположением рычагов, при котором увеличение силы S на пружине компенсируется увеличением плеча b. Конструкция относительная простая, но имеет серьезный недостаток: положение подвеса при перемещении изменяется на величину y.


Одна из конструктивных схем опоры постоянного усилия компании LisegaДругие конструктивные решения опор постоянного усилия основаны на использовании дополнительных пружин (схема LISEGA - на рисунке), действующих на грузонесущую часть через кулачки и рычаги с криволинейными поверхностями. Дополнительное воздействие приводит к выравниванию линейной характеристики основной пружины: грузонесущая сила во всем диапазоне перемещений грузонесущей части становится постоянной. Единственным известным "недостатком" изделий такого рода является цена.


Тепло-электроизолированность                 назад

Знаменитый альбом чертежей "Серия 4.903-10 выпуск 5" содержит ряд типов (16-18) диэлектрических опор, предназначенных для защиты трубопровода от влияния источников блуждающих токов. В этих типах опор изолирование трубы от опорной конструкции достигается за счет паронитовых прокладок, укладываемых между хомутовой частью опоры и трубой. В дополнение к хомутовым диэлектрическим опорам серия предусматривает применение опорных плит с диэлектрическими прокладками для скользящих приварных опор. Опорная плит в такой конструкции прикрепляется к подошве опоры болтами, а между стальными деталями устанавливаются паронитовые прокладки и шайбы.



ОСТ 36-104-83 определяет конструкцию подвижных (скользящих) опор для крепления стальных хладопроводов, транспортирующих хладагенты и хладоносители с температурой от минус 70 °С до плюс 10 °С, работающих при температуре окружающей среды от минус 50 °С до плюс 50 °С и условном давлении до 9,81 МПа (100 кг/кв.см).

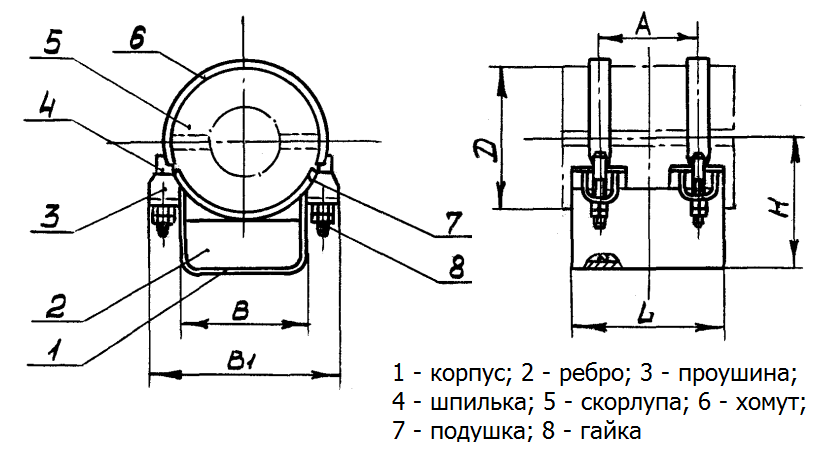

Конструкции опор ОСТ 36-104-83 - это модификации стандартной хомутовой опоры, дополненной деревянными "скорлупами", которые вставлены между стальной трубой хладопровода и хомутами. Наружные диаметры скорлуп устанавливаются по стандартному ряду диаметров трубопроводов: 133, 159, 219, ... мм. Скорлупы изготавливаются по ОСТ 36-107-83, который определяет качественные характеристики применяемой древесины, размеры деталей и защиту от микроорганизмов.


Для еще более низкотемпературных трубопроводов ряд конструктивных решений содержится в альбоме Т-ММ-26-99 "Опоры и подвески для трубопроводов с температурой среды от 0 °С до минус 150 °С", разработанном ГУП "Башгипронефтехим". В альбоме представлены конструкции опор для трубопроводов с условным диаметром до 1000 мм, давлением до 10 МПа, при температуре окружающего воздуха не ниже минус 50 °С. Цель разработки - снижение холодопотерь в конструкциях опор и подвесок и защита металлоконструкций от низких температур трубопровода.

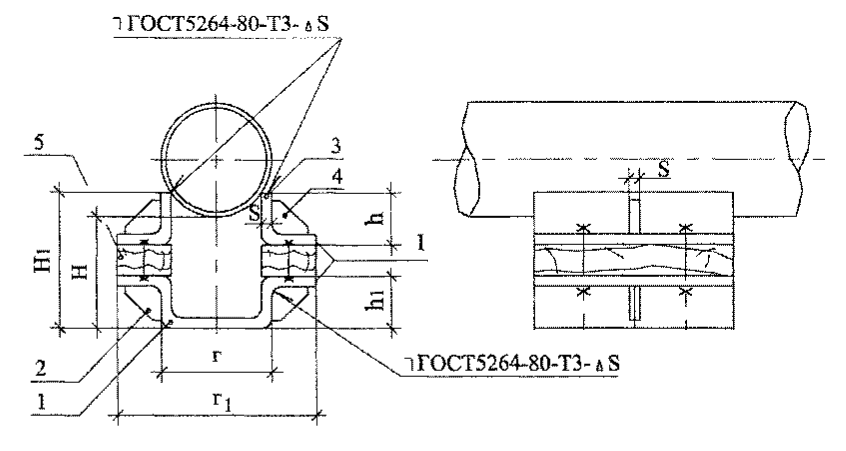

Конструкции опор основаны на модификации корпусных приварных опор, в стальных корпусах которых устраивается теплоизолирующий разрыв в форме деревянных брусов, зажатых между стальными частями с помощью резьбовых шпилек с гайками.



Применение опор трубопроводов                 назад

  1. Расстояние между опорами трубопроводов
  2. Критерии применимости

Расстояние между опорами трубопроводов

СНиП 41-02-2003, п. 10.5  Максимальные расстояния между подвижными опорами труб на прямых участках надлежит определять расчетом на прочность, исходя из возможности максимального использования несущей способности труб и по допускаемому прогибу, принимаемому не более 0,02 Dу, м.

П. 16.26 В районах вечномерзлых грунтов "Расстояние между подвижными опорами труб при прокладке тепловых сетей в наземных каналах должно приниматься с коэффициентом 0,7 к расстояниям, полученным при расчете трубопроводов на прочность."


Критерии применимости



Заводы-производители        назад

По запросу "опоры трубопроводов" любой поисковик выдает "25 миллионов результатов" - как говорит Яндекс. Если нам требуется найти надежного поставщика с приемлемыми ценами, отыскать его среди миллионов ссылок оказывается не просто.

Самыми надежными поставщиками опор трубопроводов оказываются заводы-производители. Особенность этого рынка состоит в том, что продавец никогда не может угадать, какие опоры гарантированно купят хотя бы в следующие полгода. Вышеприведенные материалы показывают насколько широка номенклатура опор трубопроводов по всем этим ГОСТам, ОСТам и Выпускам, разнообразию типов и диаметров трубопроводов. Спрос же не такой массовый, чтобы кто-то взялся исполнять на рынке роль концентратора спроса и предложения - оптового склада, проще говоря. Заявления типа "в наличии на складе" встречаются не редко, но практикой они ни разу не подтвердились - нет никакого смысла делать опоры на склад, рассчитывая угадать спрос. Так-что не верьте, никто на склад опоры не делает, а заявляют об этом чаще всего продавцы без собственного производства. Наш опыт на этом рынке позволяет утверждать, что никто не поставит опоры трубопроводов быстрее и дешевле, чем завод, который на этом специализируется.

Но и заводов-производителей тоже достаточно. Если прочесать страниц 20 выдачи Гугла или Яндекса, то можно насчитать сотню-другую. Опора трубопровода - достаточно простое изделие, и заявить об их производстве считает своим долгом чуть ли не каждый завод металлоконструкций. Заводов же, которые реально хотя бы раз в месяц выпускают партию опор трубопроводов не так уж много - несколько десятков. Ниже мы приводим те из них, с которыми пришлось поработать реально, и о которых не стыдно рассказать интересующимся.


Заводы-производители опор трубопроводов

Наименование Дислокация Специфика
ЗМК «УралМет» Челябинская область Хорошее снижение цены при большой партии
Завод «Прогресс» Челябинск Все виды, включая опоры из легированных сталей
Завод Сибстроп Новосибирск Высочайшая оперативность изготовления
Завод Алтарма Барнаул


Специалисты ЦР УОСНТ в разное время по разным случаям обнаруживают заводы, производящие опоры трубопроводов. Данные о них сведены в таблицу "Карта рынка", чтобы не забыть самим и облегчить поиски всем, кому лень прочесывать по 20 страниц выдачи поисковиков на запросы типа "производители опор трубопроводов", "завод опор трубопроводов" и т.п.


Карта рынка производителей опор трубопроводов

Предприятия сгруппированы по городам федеральных округов РФ и государствам СНГ (если он еще существует). Цены опор трубопроводов по состоянию на середину 2017 года рассчитаны по счет-фактурам, коммерческим предложениям и прайс-листам и приведены для условий:

- материал опор - Ст3сп/пс;

- объем заказа - до 1000 кг;

- без стоимости доставки (цена на борту перевозщика в месте погрузки).

Наименование предприятия Город
Основная продукция Цена, руб/кг
Дальневосточный (Хабаровск)
Завод 455 Хабаровск металлоконструкции
Тихоокеанская торговая компания Хабаровск трубы и детали в ППУ
Техноальянс Хабаровск трубы и детали в ППУ
Аркаим-МК Хабаровск металлоконструкции
Завод трубной изоляции Хабаровск трубы и детали в ППУ
Сибирский (Новосибирск)
Алтарма Барнаул металлоизделия 110
Литейно-механический завод Барнаул металлоизделия
Завод металлоконструкций Иркутск каркасы зданий
Машстрой Иркутск металлоконструкции
Сибстроп Новосибирск опоры трубопроводов 119-128
Рус-альянс Новосибирск трубы и детали в ППУ
Сибсельмаш Новосибирск металлоизделия
Завод стальных конструкций Красноярск металлоконструкции
Завод металлоконструкций и сеток Красноярск металлоизделия
СИБТЕХМОНТАЖ Красноярск резервуары
СЗМК Новокузнецк металлоконструкции
Омский завод металлоконструкций Омск металлоконструкции
Сибус Омск металлоконструкции
НПО Завод металлоконструкций Омск металлоконструкции
Электромеханический завод Омск опоры ЛЭП, мачты
Металл-ПрофиТ Омск металлоконструкции
Уральский (Екатеринбург)
Мегапромгрупп Екатеринбург опоры трубопроводов
Уральский завод трубной изоляции Екатеринбург трубы и детали в ППУ
Металлкомплект Екатеринбург опоры трубопроводов
Стройинвест (ГК "Монолит") Екатеринбург опоры трубопроводов
ИПП Феррум Екатеринбург опоры трубопроводов
Урал-конструкция Екатеринбург механическая обработка
Завод труб ППУ Екатеринбург трубы в ППУ
Завод теплоизоляции УМК Екатеринбург трубы и детали в ППУ
ЗИСКОН Екатеринбург металлоконструкции
Уральский завод "Стальконструкция" Екатеринбург металлоконструкции
Аэровент Екатеринбург оборудование
Технология металла Екатеринбург металлоконструкции
Свердловский завод металлоконструкций Екатеринбург металлоконструкции
НСЗМК "Вертикаль" Екатеринбург металлоконструкции
Трубопромышленная компания Екатеринбург детали и трубы в ППУ
Метпром-Урал Екатеринбург металлоконструкции
СЭТТА Екатеринбург детали трубопроводов
ПЦ «УралМехОбработка» СвО, Верх. Пышма металлоконструкции
Завод СпецМаш СвО, Арамиль детали трубопроводов
Завод передовых технологий СвО, Арамиль трубы и детали в ППУ
ПО «СанТермо» СвО, Дегтярск трубы и детали в ППУ
ЗСК ИНВЭСТ СвО, Среднеуральск металлоконструкции
Завод "Трубодеталь" СвО, Каменск-Уральский детали трубопроводов
Завод "Строймонтажконструкция" СвО, Каменск-Уральский металлоконструкции
Завод "Уралэнергодеталь" СвО, Первоуральск детали трубопроводов
БМК-инжиниринг СвО, Полевской металлоконструкции
Сибпромкомплект Тюмень трубы и детали в ППУ
ТМСН Тюмень металлоконструкции
ЧЗТИ "Бизол" Чел.обл. Аргаяш детали и трубы в ППУ
Завод Дормаш Чел.обл. Верхний Уфалей нефтегазовое оборуд.
Профиль-Арма Чел.обл. Златоуст детали трубопроводов
УралМет Чел.обл. Озерск опоры трубопроводов 110*
УралТехПром
Чел.обл. Озерск опоры трубопроводов
Уралтяжпром (Молот) Чел.обл. Озерск опоры трубопроводов
Трубопроводные системы Чел.обл. Южноуральск опоры трубопроводов
Прогресс Челябинск опоры трубопроводов
Конар Челябинск детали трубопроводов
Завод трубодеталей Челябинск детали трубопроводов
Завод "Звезда" Челябинск детали трубопроводов
Завод опорных конструкций Челябинск опоры трубопроводов
Промышленные конструкции Челябинск антенные опоры, мачты
Трубодеталь Челябинск детали трубопроводов
ЧПНЗ Челябинск пружинная продукция
Челябинский завод пружин Челябинск металлоизделия
МетТерра Челябинск металлоконструкции
Промнефтегаз Челябинск детали трубопроводов
Завод металлоизделий Челябинск металлоконструкции
Завод СТС Челябинск детали трубопроводов
Инвест-проект Челябинск опоры трубопроводов
Эко-Стиль Челябинск детали трубопроводов
Арматурный завод "Титан" Челябинск детали трубопроводов
Завод по производству металлоконструкций Челябинск металлоконструкции
НПП "Нефтепроммаш" Челябинск опоры трубопроводов
Завод "Трубспецконструкция" Челябинск детали трубопроводов
ЧЗКТ Челябинск детали трубопроводов
Завод деталей ... трубопровода Челябинск детали трубопроводов
Урал Конструкция Челябинск металлоконструкции
УралПлазМаш МК Челябинск металлоконструкции
НПП "Строительные технологии" Челябинск опоры трубопроводов
* - при объеме заказа - не менее 0,5 тонн
Приволжский (Нижний Новгород)
ПромСтройМонтаж Киров металлоконструкции
ПромПолимер Киров стройматериалы
Теплосеть Киров трубы и детали в ППУ
Вятский завод металлоконструкций Киров металлоконструкции
Волжский завод "Деталь" РТ, Казань металлоизделия
Завод теплоизолированных труб
РТ, Казань трубы и детали в ППУ
Завод элементов трубопроводов РТ, Альметьевск детали трубопроводов
СПК "Абрис" РТ, Альметьевск металлоконструкции

Риана Групп

РТ, Лениногорск опоры трубопроводов
Сигнал РТ, Нижнекамск опоры трубопроводов
Атлант Н.Новгород детали трубопроводов
РусГазПром Н.Новгород детали трубопроводов
Арсенал Н.Новгород детали трубопроводов
Завод "Красный якорь" Н.Новгород цепи и комплектующие
Магистраль–НефтеХим Н.Новгород детали трубопроводов
Нефтегазкомплект Н.Новгород детали трубопроводов
Дзержинский завод трубопроводных систем ННО, Дзержинск детали трубопроводов
Русское решение ННО, Кстово металлоизделия 130-170
Завод ПромМет ННО, Павлово металлоконструкции
ПензГидромаш Пенза нестандарт. оборудован.
ПромАрм Пенза детали трубопроводов
Завод "Сервис" Пермь оборудование
ПЗМК Пермь металлоконструкции
ИПК "Гелар-М" Пермь металлоконструкции
НПК "Номинал" Пермь металлоконструкции
Очёрский машиностроительный завод Перм.край, Очёр металлоконструкции
Новые фитинговые технологии Перм.край, Чайковский детали трубопроводов
Меттэк РБ, Салават металлоконструкции
Самин-С Самара опоры трубопроводов
КВОиТ Самара детали трубопроводов
ОЗРМ
Самара резервуары
Завод Аполло Самара металлоконструкции
Газснабинвест Саратов нефтегаз. оборудование
МЕТЭК Саратов металлоизделия
Орбита-М СО, Энгельс детали трубопроводов
Металлсервис-групп СО, Энгельс металлоконструкции
СпецЮгСтрой СО, Энгельс металлоконструкции
Финист-М РЧ, Чебоксары опоры трубопроводов
Пром-нестандарт РЧ, Чебоксары опоры трубопроводов
Цивильский завод металлоизделий РЧ, Цивильск металлоизделия
Северо-Западный (Санкт-Петербург)
Невский завод опор трубопроводов ЛО, Гатчина опоры трубопроводов
ЗССК ЛО, Стрельна металлоконструкции
Невский Завод Металлоконструкций ЛО, Пушкин
металлоконструкции
Завод "Северозапад" ЛО, Федоровское металлоконструкции 70-360
ПФ "3-й Трест ЗМК" ЛО, Шушары опоры трубопроводов 120-240
Завод креплений трубопроводов С.Петербург опоры трубопроводов
Северо-Западный завод металлоконструкций С.Петербург металлоконструкции
НПО "Пружинный завод" С.Петербург металлоизделия
Балтийский металлический завод С.Петербург опоры трубопроводов
ИолитМ С.Петербург металлоконструкции
Центр МТС С.Петербург опоры трубопроводов
ПКФ РосМет С.Петербург опоры трубопроводов
Невский завод Трубодеталь С.Петербург детали трубопроводов
Ленинградский завод металлоизделий С.Петербург опоры трубопроводов
Петровский завод металлоизделий С.Петербург металлоизделия
Реком С.Петербург детали трубопроводов
ТехИмпЭкс С.Петербург детали и трубы в ППУ
ПК ТеплоЭнергоПласт С.Петербург детали и трубы в ППУ
Энергосталь С.Петербург металлоконструкции
Завод нестандартного оборудования С.Петербург детали трубопроводов
Завод "Квант" С.Петербург металлоконструкции
Завод фасонных изделий С.Петербург детали и трубы в ППУ
Октябрьский завод С.Петербург металлоизделия
Завод "ПМЗ" С.Петербург детали трубопроводов
ОХТА С.Петербург опоры трубопроводов
Завод тепловой изоляции С.Петербург детали и трубы в ППУ
Металлпром С.Петербург металлоизделия
ПЗМК С.Петербург металлоконструкции
Экспериментально-механический завод Ухта резервуары и емкости
ПРОДУКТИВ
Петрозаводск резервуары и емкости
Центральный (Москва)
Белэнергомаш Белгород детали трубопроводов
Машиностроительный завод Белгород металлоизделия
Унечский механический завод Брянск.обл. Унеча металлоизделия
Опытно-механический завод Воронеж металлоизделия
Завод промышленного машиностроения Железногорск металлоконструкции
Завод металлоконструкций "Форвард" Липецк металлоконструкции
Завод "ГазАтомМаш" Липецк металлоизделия
СКТК ЛО, Хлебное детали и трубы в ППУ
ТеплоЭнергоОборудование Москва детали трубопроводов
Стальторг Москва
металлоконструкции 200-270
Завод опор трубопроводов Москва опоры трубопроводов 90-290
ВИКО Москва детали и трубы в ППУ
КЗТО Москва радиатор. оборудование 120-160
ПК КСО 77 Москва металлоконструкции
Астронэнерго Москва опоры трубопроводов 90-220
MADIS Москва металлоизделия
Завод "Стальконструктор" Москва детали трубопроводов
Завод металлоконструкций "АРЕС" Москва металлоконструкции
Арсет Москва мат-лы для изоляции
ВСК Москва металлоконструкции
Завод ОПС Москва опоры трубопроводов
Мосстройтрансгаз Москва нефтегазовое оборуд.
Систем-ТЭК Москва металлоизделия
ЕМГ-Групп Москва детали трубопроводов
ПК "Стальконструкция" Москва металлоконструкции
Трубозаготовительный комбинат Москва изолированные трубы
Техметалл Москва металлоизделия
Сталь-Про МО, Ивантеевка детали трубопроводов
ЗМК "Элемент" МО, Клин металлоконструкции
Центрострой МО, Королев
детали трубопроводов
ПТОМЕТ МО, Ликино металлоизделия
ИнТехПром МО, Люберцы металлоконструкции
Стальконструкция МО, Люберцы металлоконструкции
Стройполимер МО, Ногинск детали и трубы в ППУ
Завод металлических конструкций
МО, Новомосковск металлоконструкции
Изоляционный трубный завод МО, Пересвет детали и трубы в ППУ
Мир металла МО, Подольск металлообработка
Завод металлоизделий

МО, Подольск

металлоизделия
НПП Геопром

МО, Химки

металлоизделия
Железный век МО, Химки опоры трубопроводов
Стальснаб МО, Щелково детали трубопроводов
Мытищинский трубный завод МО, Электросталь электросварные трубы
Завод деталей трубопроводов Рязань детали трубопроводов
ПП Мехмаш Тула детали трубопроводов
Завод трубопроводной аппаратуры Тула арматура труб.
Европромдеталь Тула детали трубопроводов
Талнахский механический завод Тула насосное оборудование
Завод "Премиум-Профи" Ярославль металлоконструкции
ЯрСельхозМонтажПроект Ярославль металлоконструкции
Южный (Ростов-на-Дону)
ЭСТЕХ Волгоград металлоконструкции
Волгопромкомплект Волг.обл. Волжский нестандартные трубы
Завод механических изделий Рост.обл. Новочеркасск арматура труб.
Механический завод "Энергодеталь" Рост.обл. Шахты арматура труб.
Донской завод металлоизделий Рост.обл. Персиановский детали трубопроводов
ТаганрогСтальКонструкция Рост.обл. Таганрог металлоконструкции
Завод Прогресс Краснодар металлоизделия
Южный завод трубной изоляции Краснодар детали и трубы в ППУ
Северо-Кавказский (Пятигорск)
ХимСталь Ставр.край, Невиномысск металлоизделия
Республика Беларусь
РЭНМЭЙ Гомель детали трубопроводов
Стальпроминвест Минск опоры трубопроводов
Республика Казахстан
АлмаЗИТ Алматы детали и трубы в ППУ
KARADEL MECHANICS Караганда металлоконструкции
Завод металлоконструкций "D-Energy" Караганда металлоконструкции
A. D. S. Union Караганда металлоизделия
Республика Украина
Завод Теплоизолированных Труб Киев детали и трубы ППУ
Завод газспецоборудования Киев.обл., Калиновка оборудование
Промтрубопроводкомплект Киев.обл., Новое детали трубопроводов
Механическо-ремонтный завод Кременчуг металлоизделия
КРУКС Кривой Рог металлоконструкции
Айрадель Комплект Харьков детали трубопроводов

Заметили ошибку в данных таблицы? Пожалуйста, сообщите об этом через форму обратной связи. Кроме того, любые вопросы удобно обсудить в группе Опоры трубопроводов ВКонтакте. Кнопка перехода - внизу страницы.


Цены опор трубопроводов, подобно ценам других металлоконструкций, существенно снижаются от увеличения объема заказа. Этим объясняется разброс цен, приведенных в таблице "Карта рынка". Наш опыт указывает на следующую закономерность: с ростом объема партии цена стремится к удвоенной цене черного металлопроката. Для прогнозирования рыночной цены опор трубопроводов также можно пользоваться диаграммой, построенной по опытным данным ЦР УОСНТ, актуальным на середину 2017 года.

Зависимость цены опор трубопроводов от объема партии

Зависимость цены опор трубопроводов (рублей за килограмм изделия) от величины заказа (кг)


Для сметных работ некоторые данные о ценах опор трубопроводов содержатся в сборниках "Федеральные единичные расценки" (ФЭР).


Критерии качества и сертификация         назад

Большинство типов опор трубопроводов являются достаточно простыми изделиями, которые могут быть изготовлены многими машиностроительными предприятиями без специальной подготовки производства. Тем не менее, специалистам ЦР УОСНТ часто приходится сталкиваться с низкокачественными образцами продукции заводов, специализирующихся на производстве опор трубопроводов.


Чаще всего нарушения требований НТД проявляются в несоответствии форм и взаимного расположения поверхностей допускам на геометрические характеристики. Реже, но случается обнаруживать отклонения размеров от величин указанных в чертежах и таблицах ОСТов. Встречаются также несоответствия марок стали указанным в спецификации и обозначении опоры.

читать подробнее

О сертификации опор трубопроводов

Опоры трубопроводов не подлежат обязательной сертификации и не нуждаются в подтверждении соответствия в форме принятия декларации о соответствии. Возможно проведение добровольной сертификации опор трубопроводов на соответствие требованиям нормативных документов в целях повышения конкурентоспособности продукции на рынке.

читать подробнее


Интерактивный справочник

Материалы по опорам трубопроводов, накопившиеся по ходу разработки узлов низкого трения мы начали складывать в статью "Опоры трубопроводов" с апреля 2017 года. Через некоторое время оказалось, что они не помещаются на страницу нашего конструктора сайтов. Пришлось перекомпоновывать содержание, и выносить некоторые темы в отдельные статьи. Постепенно стал получаться справочник.


Парадокс, но чем больше статей и страниц в справочнике, тем больше обнаруживается вопросов, на которые здесь нет ответов. Чтобы эти вопросы можно было быстро задать и также быстро получить  на них ответ, мы создали открытую группу в сети ВКонтакте. Присоединяйтесь и спрашивайте.




Авторские права

Creative Commons Attribution icon Creative Commons Share Alike icon Лицензия Creative Commons Attribution-ShareAlike "С указанием авторства, с сохранением условий"

Эта лицензия позволяет перерабатывать, исправлять и развивать произведение даже в коммерческих целях при условии указания авторства Центра разработки УОСНТ и лицензирования производных работ на аналогичных условиях.
