Скользящие опоры трубопроводов

Это раздел справочника "Опоры трубопроводов", в котором описываются норматвно-технические документы, типы, конструкции и характеристики скользящий опор трубопроводов. Чтобы перейти к оглавлению справочника, кликните аватар статьи.


В трубопроводных системах всех типов и назначений скользящие опоры применяются многократно чаще чем все остальные типы вместе взятые. Кроме того, УОСНТ согласно ТУ-1468-001-00151756-2015 в своем составе содержат именно скользящие опоры.


Как правило, и подошва скользящей опоры, и опорный лист, по которому происходит перемещение подошвы, изготавливаются из низкоуглеродистой стали. Поверхностные напряжения в пятне контакта таковы, что не позволяют защитить сталь от коррозии - гальванические, не говоря о лакокрасочных, покрытия быстро истираются. В соответствии с некоторыми нормативными документами коэффициент трения в скользящей опоре принимается равным 0,3. Однако в процессе эксплуатации трущиеся поверхности приходят в такое состояние, что коэффициент трения вырастает до 0,5-0,6. Тем не менее, скользящие опоры находят широкое применение в строительстве трубопроводных систем.


Данные таблицы 1 позволяют выбрать НТД, описывающий скользящие опоры, которые удовлетворяют потребностям проекта по назначению и условиям эксплуатации трубопроводов.

Таблица 1

Обозначение НТД Т примечание К примечание Назначение трубопроводов Параметры рабочей среды Температура воздуха, не ниже Дн, мм
температура, °С давление, МПа
ГОСТ 14911-82 П; Х Т; К технологические 0-450 до 10 - 18-1620
ОСТ 36-94-83 П; Х Т; К технологические 0-450 до 10 - 18-1620
ОСТ 36-104-83 Х К хладопроводы минус 70 - +10 до 9,81 минус 50 38-530
ОСТ 36-146-88 П; Х все технологические 0-450 до 10 минус 70 18-1420
ОСТ 34-10-615-93 П Ш; У ТЭС и АЭС 0-200 до 1,6 -
89-1620
ОСТ 34.10-616-93 П К ТЭС и АЭС 0-300 до 2,5 -
57-1620
ОСТ 34.10-617-93 Х К ТЭС и АЭС 0-425 до 4,0 - 57-1620
ОСТ 24.125-153-01 П К* ТЭС и АЭС 0-300 - - 530-1620
ОСТ 24.125-154-01 Х К ТЭС и АЭС 0-560 - - 57-920
ОСТ 24.125-156-01 Х К ТЭС и АЭС 0-560 - - 57-920
5.903-13 вып. 8-95** П; Х; Б Т; К тепловые сети 0-425 до 4,0 минус 60 32-1420
5.905-18.05 Х Б газопровды - до 1,2 минус 40 18-520
Т-ММ-26-99 П Т; К хладопроводы минус 150 - +0 до 10 минус 50 18-1020
313.ТС-002...017 Х К изолированные 0-150 до 1,6 минус 40 200-1020

* - корпус образован двумя вертикально расположенными швеллерами, обрезанными под углом 60°;

** - приведенный выпуск альбома повторяет решения альбома 4.903.10 выпуск 5.


Если вывести за скобки различие способов крепления к трубопроводу (приварка, хомуты или бугель), конструктивное разнообразие скользящих опор сводятся к типам, приведенным в таблице 2. Данные таблицы помогают выбрать типы опор, соответствующие требованиям по высоте и перемещениям.


Таблица 2

Наименование типа НТД, содержащие описание типа Обозначение типа Применение типа по диапазонам характеристик, мм
Дн трубопровода Высота примечание Перемещение, мм
поперечное осевое
Корпусные

ГОСТ 14911-82

ОПП2-3, ОПХ2-3

57-1620 100; 150 - -

ОСТ 36-146-88

КП; КХ

57-1420 100-152 - 90-600
ОСТ 24.125.153 Исп. 01-07 530-1620 40-105 - -
ОСТ 24.125.154 Исп. 01-45 57-820 106-276 - -
ОСТ 24.125.156 Исп. 01-45 57-920 106-276 - -
АТР 5.903-13.8-95 ТС-624...627 32-1420 100; 150; 200 - 90-600

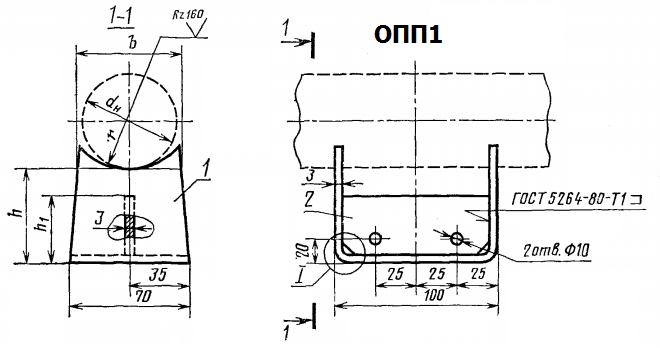

Тавровые ГОСТ 14911-82 ОПП1, ОПХ1 18-48 70; 100 - -
ОСТ 36-146-88 ТП; ТХ 18-159 70-158 - 90-250
АТР 5.903-13.8-95 ТС-623 32-159 100; 150; 200 - 90-250
Крутоизогнутых отводов ОСТ 36-146-88 ТО 57-630 100; 150 - -
АТР 5.903-13.8-95 ТС-631 108-1420 100 - -
Трубчатые ОСТ 36-146-88 ТР 57-630 100; 150 - -
Швеллерные ОСТ 36-146-88 ШП 57-820 15-72 - -
Уголковые ОСТ 36-146-88 УП 1020-1420 41-53 - -
Вертикальные ОСТ 36-146-88 ВП 57-1420 - - -
Бескорпусные ОСТ 36-146-88 ХБ 25-530 0 0 символ бесконечности
АТР 5.905-18.05 УКГ 10.00 - 12.00 57-1020 0 0 символ бесконечности

Можно видеть, что для большинства скользящих опор НТД не указывают допустимые величины перемещений вдоль оси трубопровода и ни один из документов не приводит нормы поперечного перемещения. Как быть?


Лобовым решением может быть опорная плита с габаритами в плане, равными сумме габаритных размеров подошвы опоры и необходимых величин перемещения. Тогда при любом перемещении подошва скользящей опоры оказывается в пределах опорной плиты. В ряде случаев так и поступают, но такое решение трудно признать рациональным. Например, для корпусной опоры 219 КП-А13 по ОСТ 36-146-88 потребуется опорная плита длиной 680+600=1280 мм. Чаще всего для опирания трубопровода используются опорные конструкции типа траверс, выполненных из швеллера или двутавра. Опорная плита, закрепленная на траверсе, при смещении опоры будет создавать на траверсе крутящий момент, который может создать нагрузки, превосходящие вертикальные и горизонтальные силы.

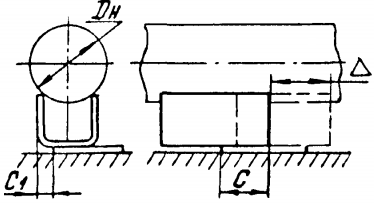

Какую-то информацию по этому вопросу дает альбом 5.903-13 вып. 8-95, указывая максимальную величину свеса подошвы (С1) над опорным листом и минимальную длину опоры (С), которая должна оставаться на опорном листе. Тем самым разработчики альбома нормируют минимальную площадь пятна контакта опоры со строительной конструкцией.
