Серия "К"

Высоконагруженные УОСНТ серии "К".

Конструкция серии защищена патентом на изобретение РФ № 2689235.

Условия применения и характеристики:

• наружный диаметр трубопровода, мм - 57-1840;
• параметры рабочей среды:
  • температура, ºС, не более - 650;
  • давление, МПа, не более - 10;
• допускаемая вертикальная нагрузка, кН, не более - без ограничений;
• допускаемые перемещения трубопровода, мм, не более:
  • вдоль оси - 600;
  • поперек оси - 300;
• коэффициент трения:
  • при максимальной нагрузке - 0,04, не более;
  • максимальный - 0,06, не более;
  • зависимость коэффициента трения от нагрузки - линейная;
• ресурс - 90 тыс. часов.

Материалы:

• приварные детали - Ст3пс6;

• элементы скольжения - политетрафторэтилен, 12Х18Н10Т.

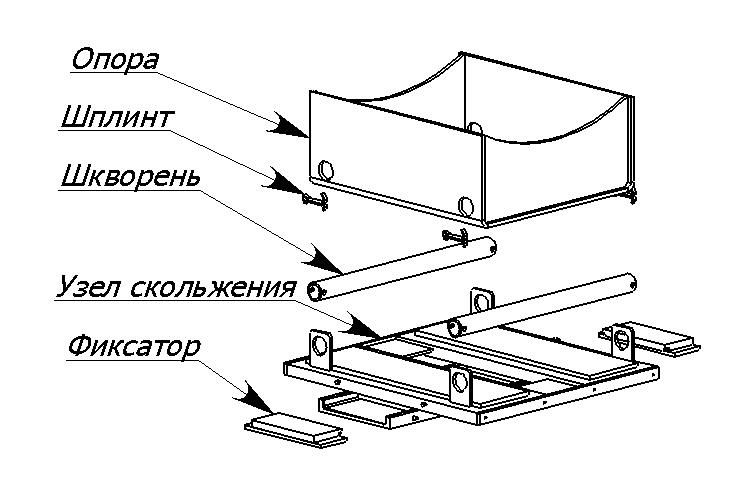

Состав изделия:

Стандартная опора (на рисунке - КП-А12) предназначена для защиты трубопровода от повреждений в месте сопряжения с опорной конструкцией.

Узел скольжения обеспечивает передачу вертикальной нагрузки на опорную конструкцию и заданные характеристики горизонтальных сил (коэффициент трения - не более 0,06).

Фиксаторы служат для сварного соединения узла с опорной конструкцией (эстакадой). Узел скольжения соединяется с опорой шкворнями со шплинтами.

Узел скольжения способен компенсировать монтажные и эксплуатационные перекосы между положением трубопровода и опорной конструкцией на величины, допускаемые нормативной и проектной документацией.

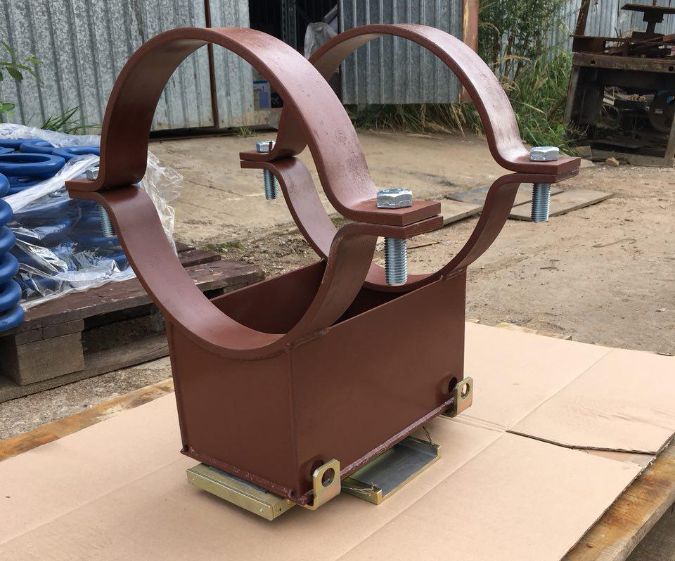

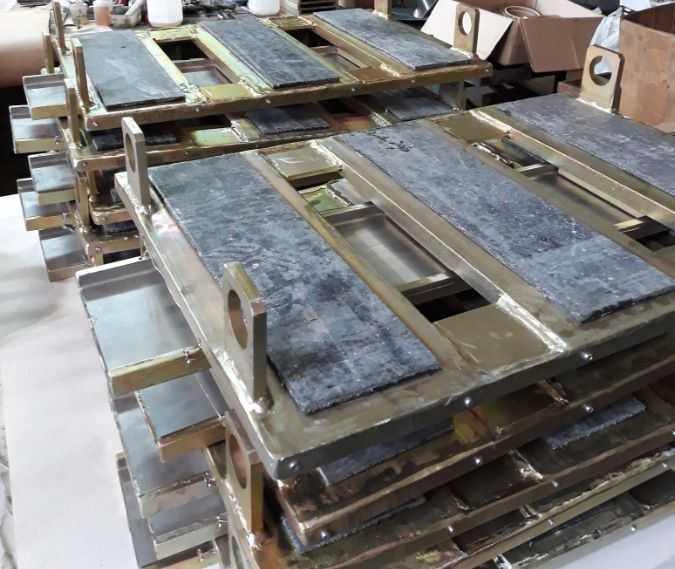

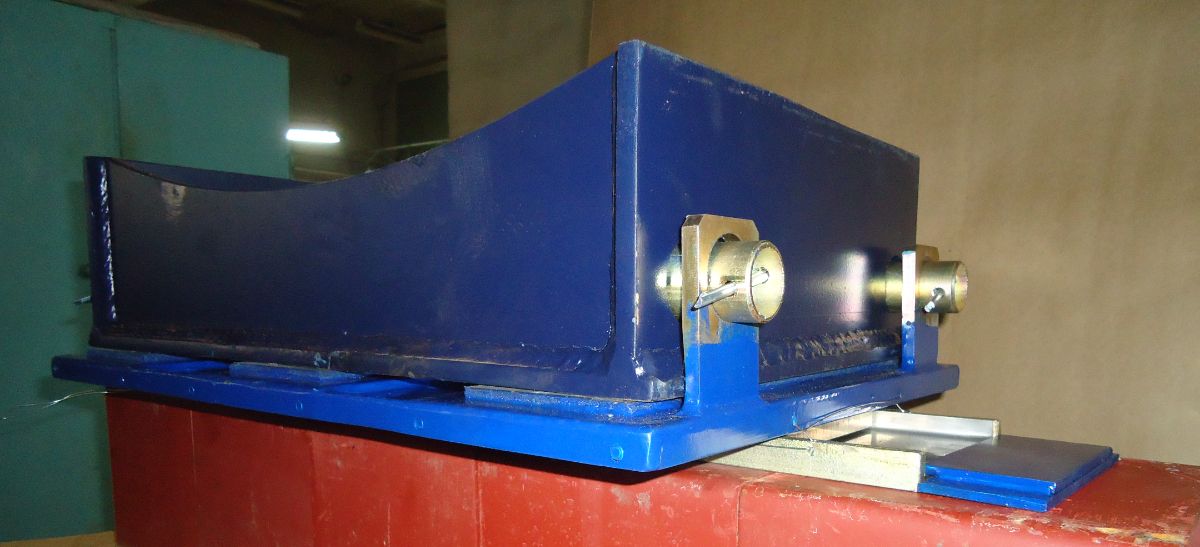

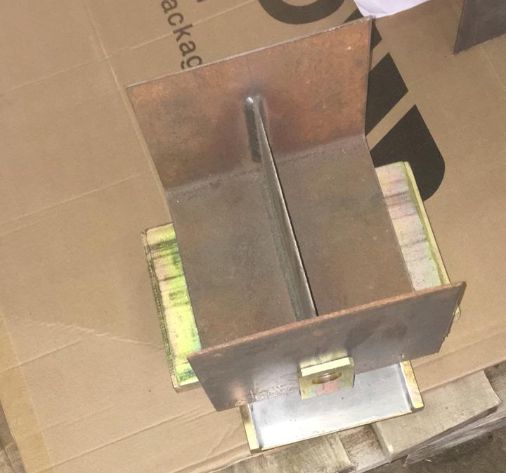

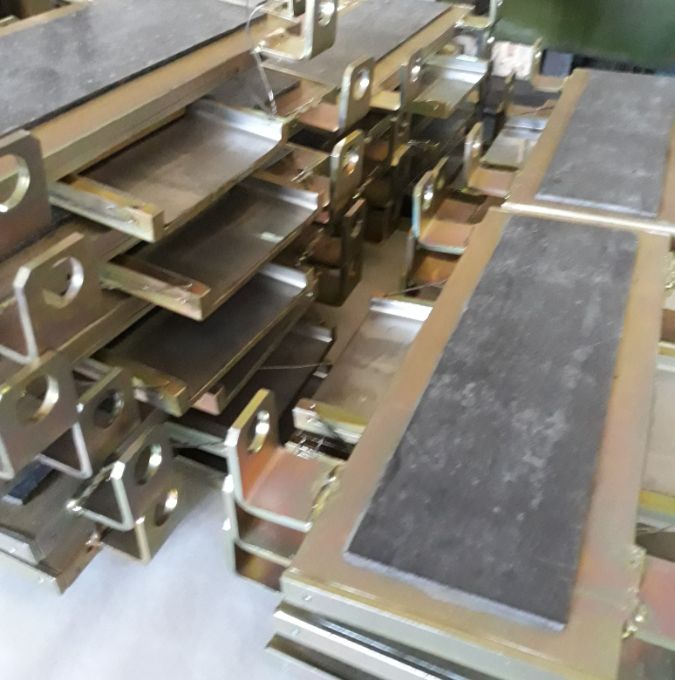

Примеры от производств:

 На сайте СПбПЗ:
