Серия "ГС"

Средненагруженные УОСНТ серии "ГС"

Условия применения и характеристики:

• наружный диаметр трубопровода, мм - 57-630;
• параметры рабочей среды:
  • температура, ºС, не более - 650;
  • давление, МПа, не более - 10;
• допускаемая вертикальная нагрузка, кН, не более - 120;
• допускаемые перемещения трубопровода, мм, не более:
  • вдоль оси - 250;
  • поперек оси - 100;
• коэффициент трения:
  • при максимальной нагрузке - 0,04, не более;
  • максимальный - 0,06, не более;
  • зависимость коэффициента трения от нагрузки - линейная;
• ресурс - 90 тыс. часов.

Материалы:

• приварные детали - Ст3пс6;

• элементы скольжения - башмак и лист с антифрикционным износостойким покрытием.

Состав изделия:

Стандартная опора -КП-А12 предназначена для защиты трубопровода от повреждений в месте сопряжения с опорной конструкцией.

Башмак является одним из элементов скольжения (нижняя поверхность снабжена антифрикционным слоем), содержит теплоизолирующую прокладку и закрепляется на опоре фиксаторами со шплинтами.

Лист скольжения образует с башмаком пару, в которой обеспечивается низкий коэффициент трения. Лист скольжения состоит из набора элементов скольжения, на верхние поверхности которых нанесено антифрикционное покрытие. Все элементы связаны между собой и располагаются на эластичном многослойном листе, который обеспечивает компенсацию монтажных и эксплуатационных перекосов и деформаций поверхностей в пятне контакта.

Подкладной лист служит для сварного соединения узла с опорной конструкцией (эстакадой) и удержания листа скольжения. Осевые ограничители входят в состав сварного узла, боковые ограничители закрепляются шкворнями со шплинтами.

Башмак и подкладной лист снабжены эластичными щитками, защищающими пятно контакта листа скольжения с башмаком от загрязнений.

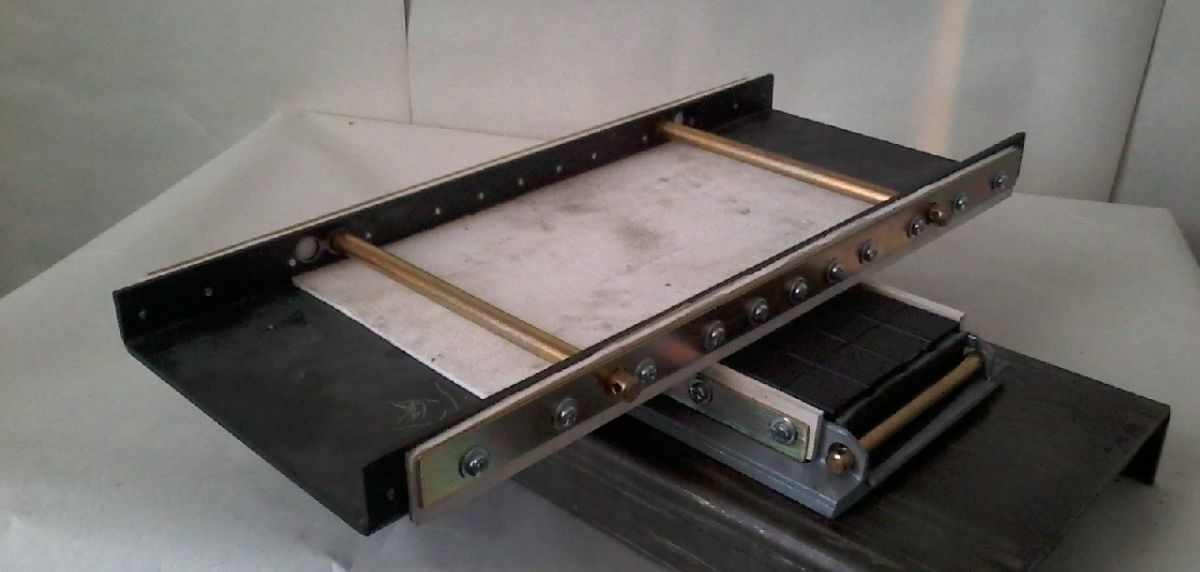

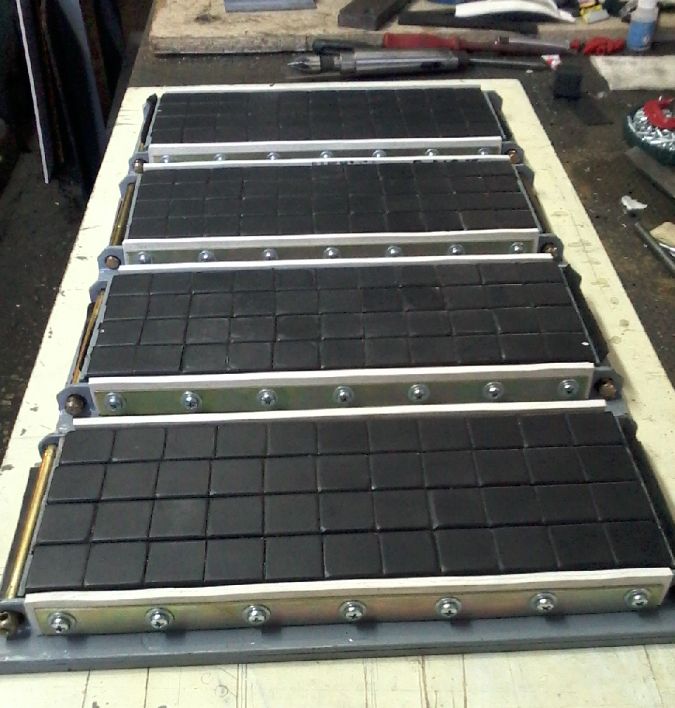

Примеры от производств:
