М-1

Условия применения и характеристики:

• наружный диаметр трубопровода, мм - 57-159;
• параметры рабочей среды:
  • температура, ºС, не более - 650;
  • давление, МПа, не более - 10;
• допускаемая вертикальная нагрузка, кН, не более - 10;
• допускаемые перемещения трубопровода, мм, не более:
  • вдоль оси - 90;
  • поперек оси - 60;
• коэффициент трения:
  • при максимальной нагрузке - 0,04, не более;
  • максимальный - 0,06, не более;
  • зависимость коэффициента трения от нагрузки - линейная;
• ресурс - 90 тыс. часов.

Материалы:

• приварные детали - Ст3пс6;

• элементы скольжения - фторопласт + композитный с антифрикционным износостойким покрытием.

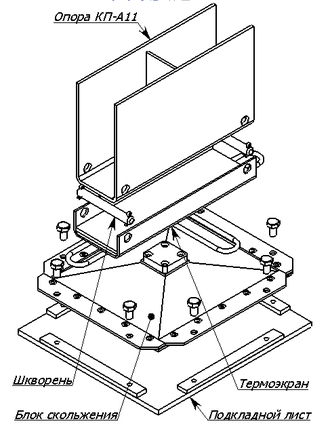

Состав изделия:

• Опора КП, КХ, ТО по ОСТ 36-146-88 или аналогичные по другим стандартам;
• Опорный лист;
• Блок скольжения;
• Термоэкран;
• Шкворни;
• Крепеж (болты, шплинты).
